　　555定时器是一种将模拟电路和数字电路集成于一体的集成芯片。用它可以构成单稳态触发器、多谐振荡器和施密特触发器等多种电路。 555定时器在工业控制、定时、检测、报警等方面有广泛应用。
　　它由下面四部分组成：
　　1、分压器：由三个5KΩ电阻构成
　　2、比较器：由电压比较器C₁和C₂构成
　　3、R-S触发器
　　4、放电开关管T

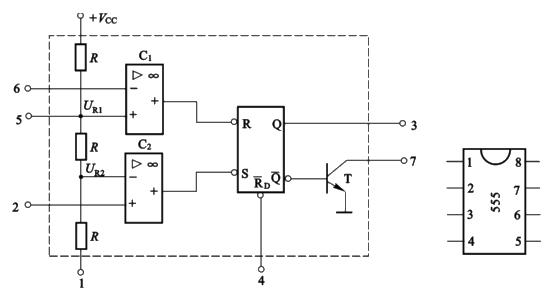

　　555定时器电路结构图与管脚排列图如下图所示。 　　　　　　　　　　　　　　　　　　 　　比较器C₁的参考电压为，加在同相输入端；比较器C₂的参考电压为，加在反相输入端。
　　在初学阶段必须掌握的几个管脚的功能如下：
　　2脚：低电平触发端，由此输入触发脉冲。当此输入端的输入电压大于时，C₂的输出为高电平“1”；当输入电压小于时，C₂的输出为低电平“0”，使基本RS触发器置“1”。
　　6脚：高电平触发端，由此输入触发脉冲。当此输入端的输入电压小于时，C₁的输出为高电平“1”；当输入电压大于时，C₁的输出为低电平“0”，使基本RS触发器置“0”。
　　7脚：放电端D，当触发器的=1时，放电晶体管T导通，外接电容元件通过T放电。
　　3脚：输出端Q，输出电流可以达到200 mA，因此可以直接驱动继电器、发光二极管、扬声器、指示灯等。输出高电压约低于电源电压1~3 V。
　　其它管脚的功能如下：
　　8脚：电源端V_CC，可以在5~18 V范围内使用。
　　1脚：接地端。
　　4脚：复位端，由此输入负脉冲（或使其电位低于0.7 V）使基本RS触发器直接复位（置“0”）。
　　5脚：电压控制端，在此端可以外加一电压以改变比较器的参考电压。不用时，经0.01 µF的电容接地，以防止干扰信号的引入。
　　由原理电路结构不难得到555定时器电路的功能，其功能表如下表所示。在分析后面介绍的555定时器的应用电路时，就依据该表分析。
　　555定时器功能表
