光电二极管基本结构和电路符号

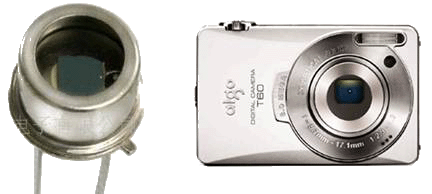

　　光电二极管又叫光敏二极管，是一种将光信号转变成电信号的特殊二极管(受光器件)，其符号如图所示。 　　与普通二极管类似，其基本结构也是一个PN结，它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入。光电二极管工作于反向运用状态，其反向电流随光照强度的增加而上升。在无光照时，光电二极管的反向电流很小（一般小于0.1μA），该电流称为暗电流，此时光电管的反向电阻高达几十MΩ；当有光照时，形成比暗电流大得多的反向电流，称为光电流，此时光电二极管的反向电阻下降至几～几十kΩ。光电二极管可用来测量光的强度。下图为光电二极管实物图和应用实例。
