双钳相位伏安表测量低压配电柜的电压电流相位角频率等参数实例

ES2010双钳相位伏安表可以测量交流电压、电流、相位、频率，钳口尺寸：φ7.5mm，相位量程：0.0～360°，电流量程：0.0mA～20.0A，电压量程：0.00V～600V，最大的特点就是可以测量频率了。下面介绍如何使用ES2010测量低压配电柜的电压，电流，相位角，跟频率。

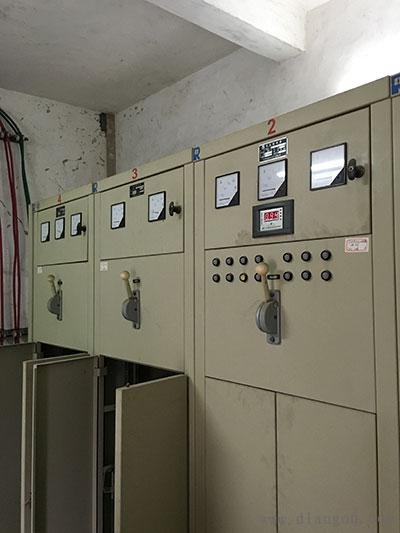

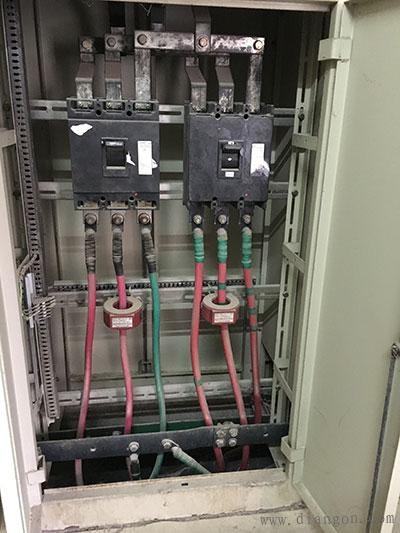

测量的低压配电柜现场图

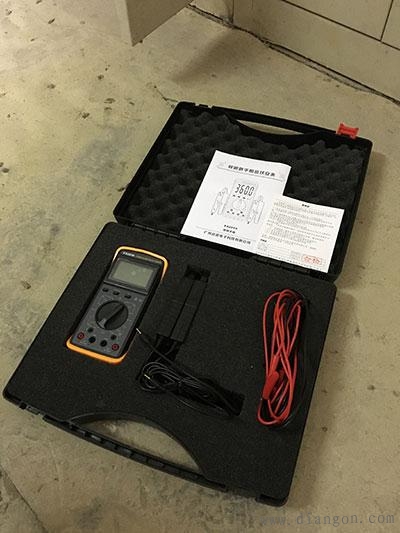

ES2010双钳相位伏安表标准配件有：主机1件,仪表箱 1件,电流钳2件,测试线4条（红黑各2条）,电池9V碱性电池1个,说明书、合格证1套

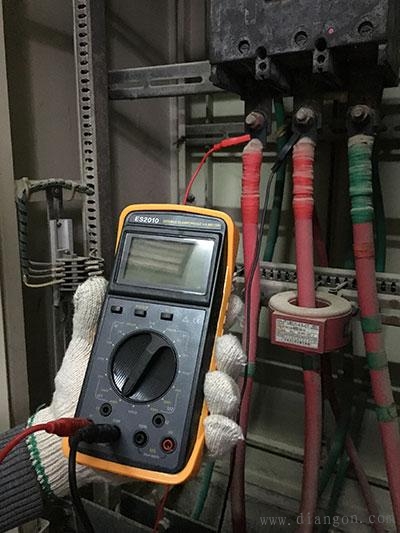

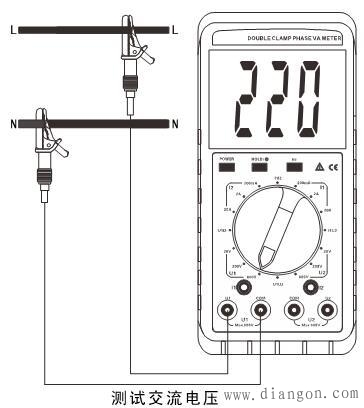

拿出ES2010双钳相位伏安表，测量电压按下图接线，说明书有其它接线图

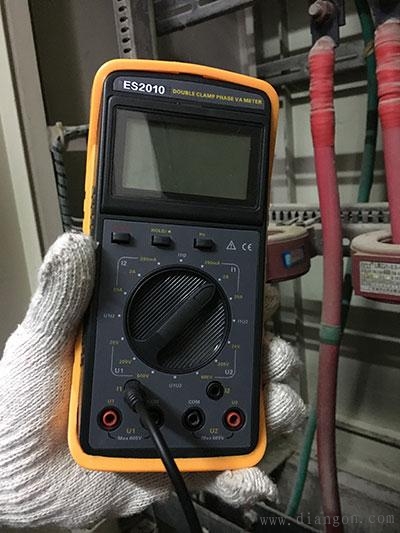

测量电压时，要先估数大概范围是多少，然后旋转至相当的档位。这个电压应该是在400多V左右，所以旋转到600V档，200V-600V之间就用这个档测量

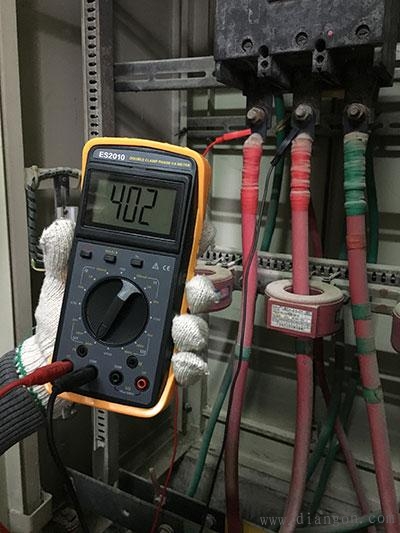

按POWER键开机，此时的电压为402V

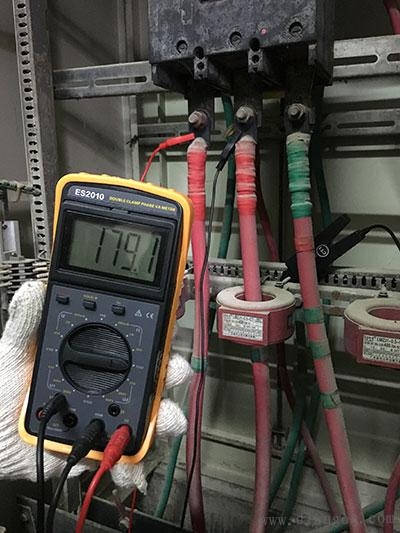

此时测量Ib跟Uab的相位，打到I1U2相位档,相位为179.1度

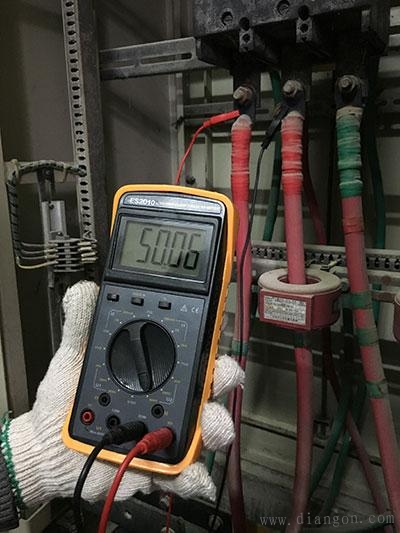

ES2010表可以测量频率，按下HZ键就可以得出频率来。将旋转开关旋至U1或者U2的电流或电压档位时，按Hz可测量出当前频率。此时的频率为50HZ

将CT1电流钳按入I1口，就可以测量电流是多少。

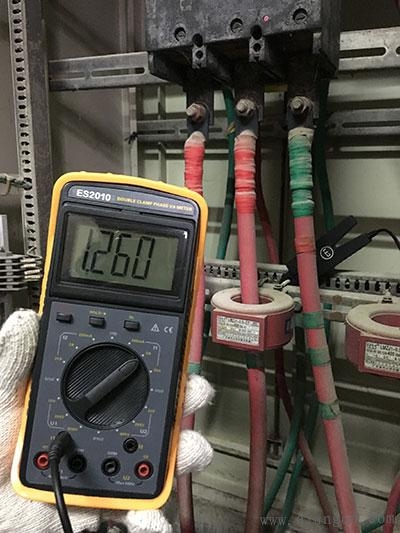

旋转到电流档位，估算电流是多少，此时的电流是1.26A。

测量完成，按POWER关机，收工。

以上是ES2010双钳相位伏安表测量低压配电柜的电压电流相位角频率等参数实例
