图解室内配线与照明
|
对室内配线用导线的参数进行选择，通常应从以下几方面来考虑： (1)导线的额定电压应大于线路的工作电压，并应采用绝缘导线，绝缘层应符合线路的安装方式和敷设环境的条件。 (2)在同一根线管或线槽内有几个回路时，所有绝缘导线和电缆都应有与最高电压回路绝缘相同的绝缘等级。 (3)导线的截面应按导线的机械强度和允许的载流量来选择。为使导线具有足够的机械强度，其最小截面积：铜线为1mm2，铝线为1. 5mm2。 在单相制中，中性线与相线截面积要相同；在三相四线制中，中性线截面积应不小于相线截面积的1/2，但导线载流量超过50A以上时，中性线与相线截面积相同。 准备装修的业主都知道水电隐蔽工程很重要，但有不少人都不知道为什么水电隐蔽工程如此重要。并且很多业主装修的时候可能感觉不出来，但到结账的时候，隐蔽工程处理得好坏，差别就会体现出来了。线布得不规范，工人故意绕线，业主就要多承担不必要的费用。 而且水电路隐蔽工程如果铺设不当，在后期维修过程中会带来更多麻烦。有业主需要更换电线，但由于施工的时候电线有接头，且接头不牢，所以在换线的时候，电线就断在线管里了，要么重新穿线，要么走明线，不论是哪种处理方法，都费时费力。今天小编就用超详细的图解给大家说道说道这其中的奥妙之处。 1、规范线材工具 规范的线材应该是一匝匝包装完整的，现在较为常用的线管是中材PVC-U绝缘阻燃电工套管（215轻型）。一般来说顶面用4分管，地面走线为了牢固性，建议业主全部使用6分管。 2、区分强弱电

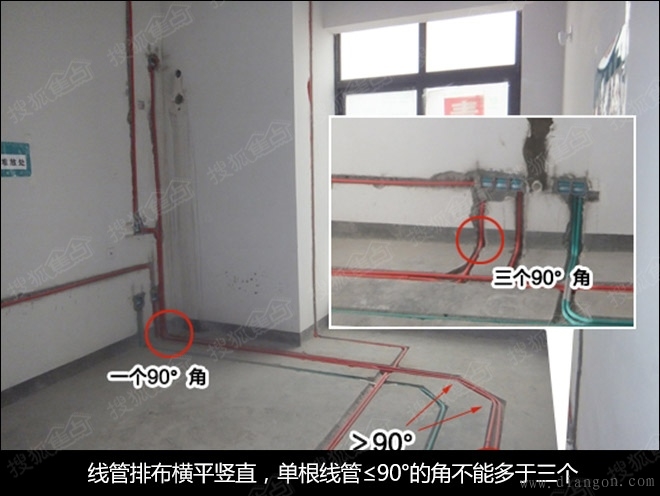

电线穿在PVC管中，不超过管子的截面40％。而且一般的配线时火线宜用红线，零线宜用蓝线，接地保护线应用黄绿双色线。控制线路、照明线路、插座电源以及不同回路，不同电压等级或交流、直流导线不准穿同一管内。强弱电使用不同颜色的线管进行区分，便于日后维修。 3、布线横平竖直，单根线少拐角

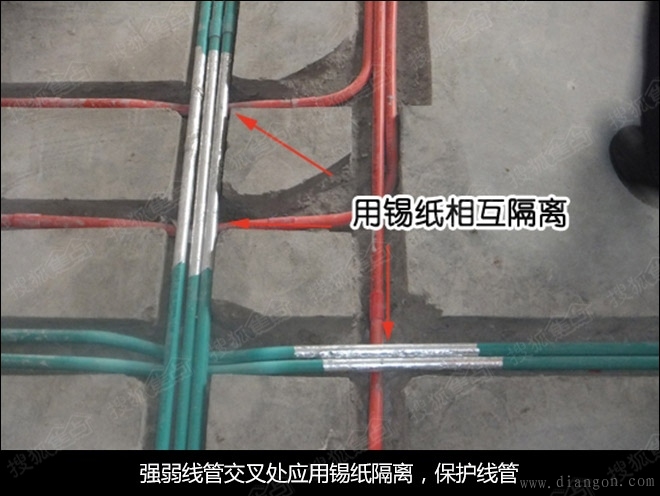

所有线管排布要横平竖直，拐弯处应保持圆弧状，电路单根线管≤90°的角不能多于三个，电线在线管内应能灵活抽动（6分单管内电线不得多于5根）。 4、强弱线管交叉处应用锡纸隔离，保护线管

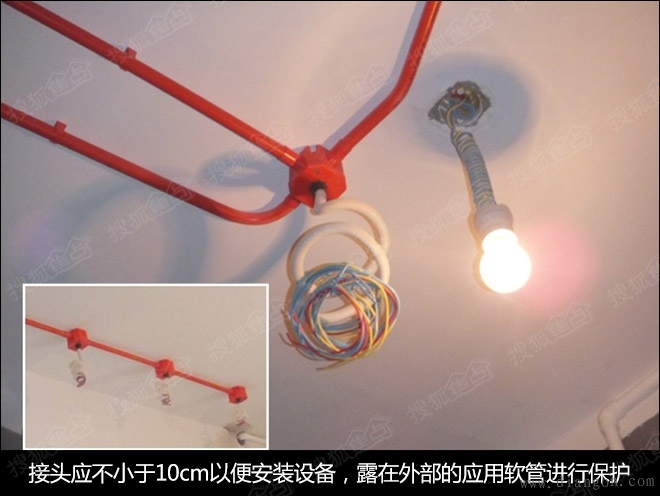

强电和弱电不能放在同一个线管内，少铺一根管虽然省时省力，但会造成强电对弱电产生干扰，造成打电话、看电视时有杂音或影像模糊。同时一根管内穿线过多也会因热量不易散发，有发生火灾的危险。对于地面上需要交叉的强弱电线管，无法保持间距的，可以用锡纸包住交叉处，这样便能够避免掉大部分的电磁干扰。一个很简单的步骤能起到不错的效果。 5、接头有预留，用软管保护
所有电线的接头应留有10cm的余量，以便日后安装电灯等设备，同时凡是露在线管外的电线都应用软管进行保护。 6.电路用电检查

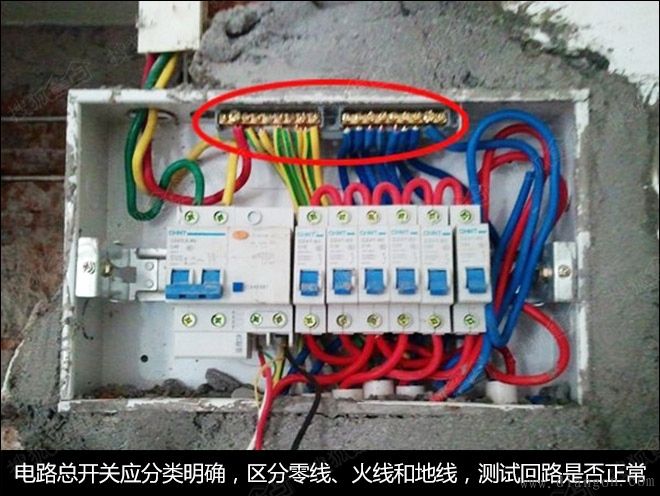

电箱内各家居电路的总开关有无分类明确，零线、火线和地线是否使用不同颜色。接通家居内各回路，用电笔检查各回路是否有电流，出现电流表示使用正常。 7.开关插座检查

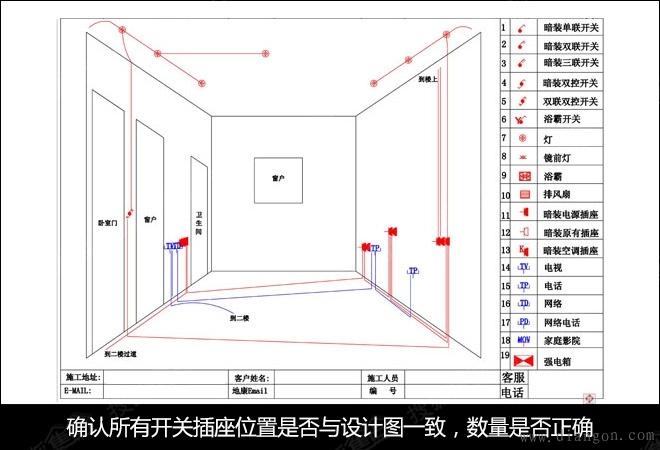

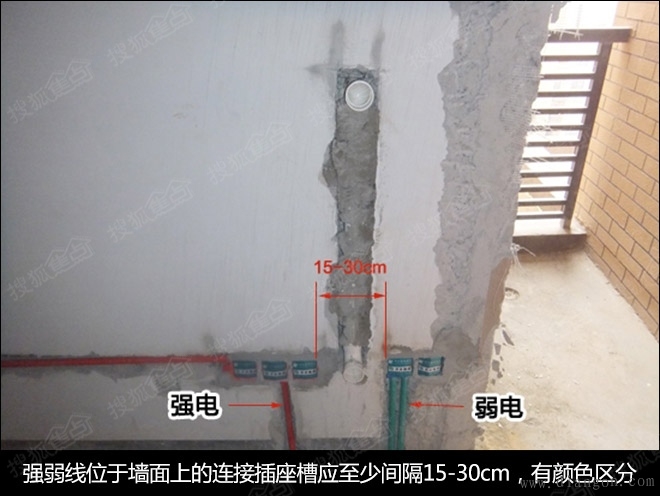

业主需要确认所有开关插座位置是否与设计图一致，数量是否正确。在做电路规划时，空调电源插座、厨房电源插座、卫生间电源插座、其它电源插座及照明电源，都应该设计单独的同路，避免有一路电短路而影响全部的用电。但需要注意的是，各分路线的合计容量可不能超过进户线的总容量。 8.强弱线连接插座槽距 强弱线位于墙面上的连接插座槽应至少间隔15-30cm，要求较高应达到50cm，建议使用颜色也要有明显区分。 小编提醒：在电气施工验收的时候，除了要检查这些电线、插座、开关等排布的，是否符合设计和施工规范的要求以外，还需要用兆欧表来检测绝缘电阻的情况，看是否有漏电、短路。以确保在作下一步施工前，没有隐蔽的问题。 |
