采样保持电路

　　采样保持电路常用于输入信号变化较快或具有多路输入信号的数据采集系统中，也可用于其它一切要求对信号进行瞬时采样和存储的场合。在A/D转换过程中，因为每次转换过程需要一定的时间，所以需要采样保持电路的配合，以便有一个稳定的采集量。采样保持器的工作过程由外部控制信号来决定，工作过程分“采样”和“保持”两个周期。“采样”就是要求输出信号能快速而准确地跟随信号的变化；而“保持” 则是在两次采样间隔时间内保持上一次采样结束时的状态。

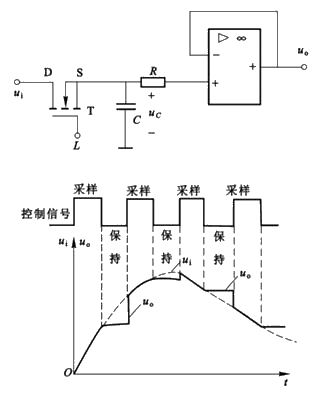

　　采样保持电路工作原理图如上图所示，其主要由场效应管T，电容C、电阻R和运放组成。
工作原理：在采样过程中，控制信号L为高电平，场效应管相当于一个开关导通，输入电压迅速对电容C充电，此时充电电阻很小（近似为0），电容电压与输入电压u_i相等，经过运放电压跟随器输出到输出端u_o。 在保持过程中，L为低电平，场效应管关断，电容电荷没有放电回路（运放输入电阻为无穷大）。因此输出电压u_o就保持在场效应管关断时的输入电压值不变。
