三菱plc数据交换指令XCH、BCD变换、BIN变换指令

1、数据交换指令XCH

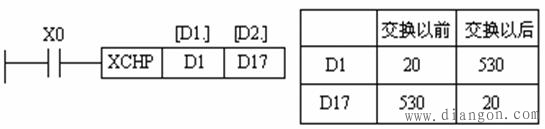

XCH指令是将两个目标元件D1和D2的内容相互交换。使用说明如图所示。

2、BCD变换、BIN变换指令
BCD是将源元件中的二进制数转换为BCD码送到目标元件中。对于l 6位或32位二进制操作数，若变换结果超出0-9999或0-99999999的范围就会出错。
BCD指令常用于将plc中的二进制数变换成BCD码输出以驱动LED显示器。
BIN是将源元件中的BCD码转换为二进制数送到目标元件中。常数K不能作为本指令的操作元件。如果源操作数不是BCD码就会出错。
BIN指令常用于将BCD数字开关的设定值输入到PLC中。
