电源的两种模型及其等效变换

一个实际的直流电源（如直流发电机、蓄电池等）可以抽象成两种模型：

一种由独立电压源与线性时不变电阻元件串联而成；另一种由独立电流源与线性时不变电导并联而成。

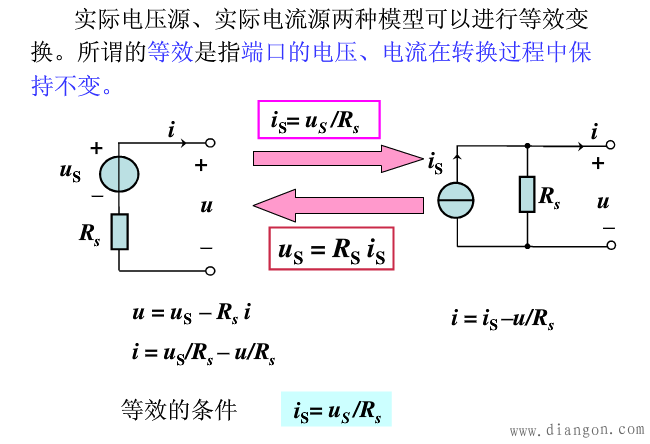

在前一种电源模型中，电阻元件的电阻R称为原电源的内电阻，电压源的电压Us等于原电源的开路电压；在后一种电源模型中，线性时不变电阻元件的电导G称为原电源的内电导，电流源的电流Is等于原电源的短路电流。由于它们代表同一个实际电源而有相同的外特性，所以它们能够等效互换。两种模型等效互换的条件为Us和Is在电路计算中，为了计算方便，有时需要把一种电源模型变换成另一种电源模型。把电压源模型换成电流源模型时，后者的电流源电流Is必须等于Us，内电导必须等于电阻的倒数；反之亦然。
