1、摇表的结构与工作原理:测量绝缘电阻使用兆欧表，兆欧表
也叫绝缘摇表，简称摇表。常用的摇表有ZC—7、ZC—25等型号, 它的标尺刻度以兆欧为单位，所以叫做兆欧表，又因为它是由手摇 高压直流发电机和一个磁电系比率计所组成，因此又叫摇表。
磁电系比率计是一种特殊形式的磁电系仪表，见图5 – 15ac它 的固定部分由永久磁铁、极掌及开口环形磁心组成,极掌的形状特 殊，这是为了使磁心和极掌之间的空气隙不均匀，从而使空气隙内 的磁场分布不均匀。可动部分由两个相互成一定角度的活动线圈 1、2组成。线圈和指针都固定在同一个转轴上。两组线圈的端点 通过悬丝与外电路连接，但悬丝仅导电，并不产生反作用力。手摇 式直流发电机可以产生直流高压，作为仪表的测量电源。图5 -15b为摇表的电路原理。

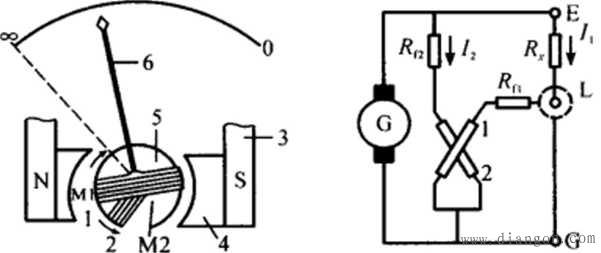

a.磁电系比率计的结构 b.摇表的电路原理
B5-15摇表的结构及原理
1,2.活动线圈3.永久磁铁4.极掌5.开口环形磁心6.指针
被测绝缘电阻Rx接在摇表的接线端钮L和E之间。在端钮L 的外边有一个铜环。
2、摇表的使用方法:摇表一般用于测量材料和设备的绝缘电 阻,如电机、变压器、电缆等的绝缘电阻。测量时，将被测物体接于 摇表的端钮上。端钮L为“线”，E为“地”，G为“环”。L接被测物 体的导电部分，E接地或外壳,G接保护环。
使用摇表测量电阻时，应注意以下几点：
①根据被测对象，选择适当摇表，常用的摇表有500V、1 OOOV
和2 500V三种。对于低压电气设备，如380V电动机，应选用500V 的摇表。对于额定电压在500V以上的设备、材料应选用1 000V或 2 500V的摇表。选用不当可能造成设备的损坏或测量结果的不准 确。低压设备用高压摇表测量时，可能将绝缘材料击穿；用低压摇 表测量额定电压高的设备材料时，将会由于低电压而造成测量结果 不准确。
②测量前，为防止发生触电事故，保证人身安全及获得准确结 果，必须将被测设备、线路断电，并对地短路放电。如测量输电线对 地的绝缘电阻时，成在停电状态下进行，并保证线路上没有人工作 才可进行测量。
③测量之前，应先检查摇表是否正常。方法是将L、E端钮连线 断开，摇动手柄，观察标尺，指针应指“oo ”位置，而后再将L、E端钮 短路，再摇动手枘，此时指针应指“0”位置。否则说明摇表有故障，不能使用。
④测量所用的连接导线，必须是绝缘性能好的单股导线，不得 使用双股绞线。特别是接L端钮的导线，是与被测物体的绝缘电阻 相并联的，它对测量结果影响很大，绝缘不好的导线会造成测量误差。
⑤做到合理连接，如果被测物可能有漏电，则应使用屏蔽保险 环，连接端钮G。
⑥摇速应均匀，读数要精确。测量时，应将摇表水平放置,摇动 手柄的速度要均匀，以120r/min为宜,在稳定转速下lmin后进行 读数。如发现绝缘电阻为零时，应立即停止转动发电机，进行检查。
⑦测量电容器或电容较大的线路的绝缘电阻时，必须先将电容 器或线路放电，然后再做测量。如果电容量比较大,则应先慢摇手 柄，待指示增大，摆动缓慢时，再将发电机摇到额定转速，在指针不 动时进行读数。要在摇动中小心地先断开测试导线，以防电容器通 过摇表放电,损坏摇表。
⑧测量结束后，应将被测设备对地放电。在发电机停止转动和 设备对地放电之前,不得用手触及被测设备，以防触电。
|
