固态继电器原理及应用电路

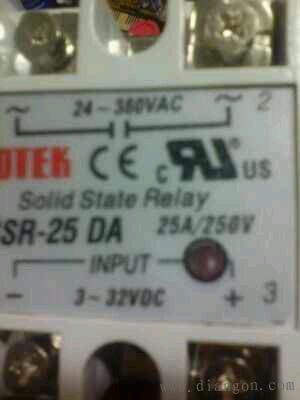

固态继电器，又称无触头继电器。它是采用可控硅的斜角面，触发导通。（其实就是可控硅在工作），图为固态继电器。图中的固态继电器，它可以控制24v至380v的交流电（看上面1-2之间）。但是指令它工作的电压为；4v至32v直流电（看下面3-4）

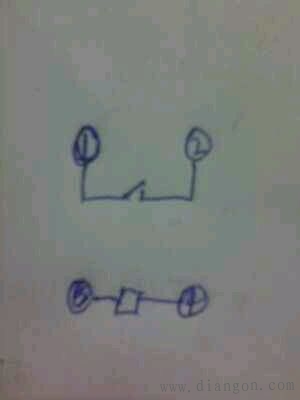

下面我来把它当作，普通的继电器来作比如；一楼图中的1-2接线端，就是继电器的常开触点。3-4就是继电器的线图接线端。与我画的草图

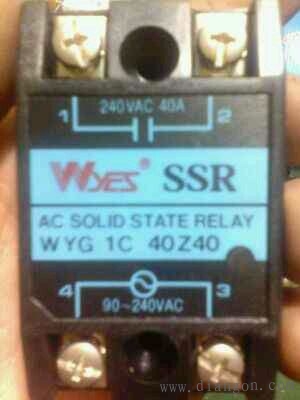

固态继电器的种类很多，工作电压与控制电压各有不同。本楼图中的固态继电器，它是控制220v-240之间交流的电压，电流40a。但指令它的电压，可在90-240 v之间

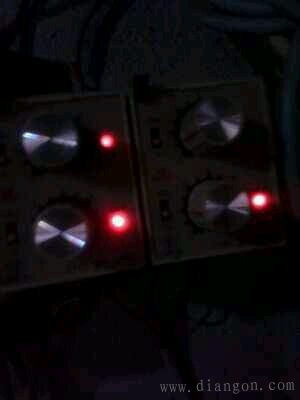

再来说说，怎样判断它的好坏。用表的最高档，测1-2点。如果是通的或有点通，证明坏了。如果不通，再给3-4接通相应的电源。再次测试1-2，看是否通（好的就通）。图中为工作中的固态

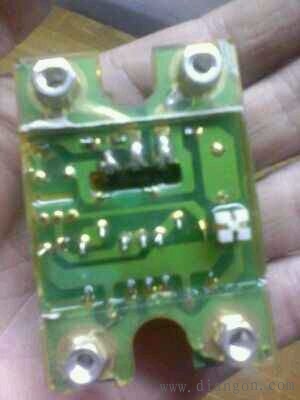

我再来找个坏的，砸开看看。就是一个小电路板，里面有电容、电阻、二极管、可控硅，图片为固态正面。洞口上方三个大焊点，一个是固定焊点（假的）。另外两个就是可控硅的斜角，可控硅导通

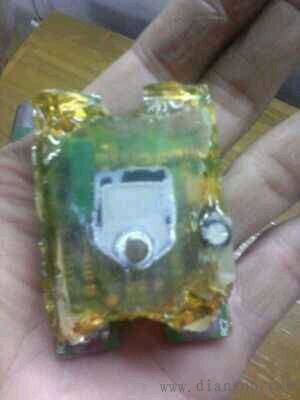

我们再来看看它的背面，很明显中间有个可控硅的背影。可控硅背帖着固态后背铝合金外壳，为的是散热。里面填有象塑料样的东西，为的是吸热（散发给后盖，热由后铝合金盖导出）。这也就是人们所说的，固态继电器爱着火的原因（就是热最超高，点燃胶塑）。因此选用固态，必须从大（算的20安，装30-40安）。另外必须装相应安数的空开保护，否则很容易着火

器态继电器，适用于启闭频繁过高的地方（不断的停起）。它的优点是；动作频率快，灵敏不打弧。缺点，工作和控制电源，受限（必须买相应的安装，否则不工作）。造价高……
就象图中这样，我这是一秒开启，两秒停。
