集成运算放大器的组成

　　集成运算放大器是一个高增益直接耦合的放大电路。

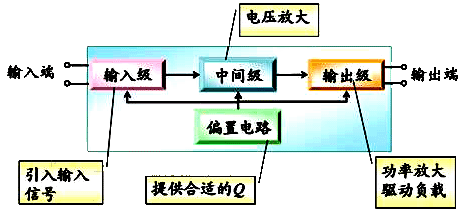

　　集成运放内部主要电路可以分为输入级、中间级和输出级三个基本组成部分。组成框图如下图所示。 　　

　　 （1） 零点漂移问题
　　零点漂移：对于实际放大器，当放大电路没有外加信号时，输出端有缓慢变化电压输出。
　　① 产生零点漂移的原因：
　　主要是温度对三极管的影响。温度的变化会使三极管的静态工作点发生微小而缓慢的变化，这种变化量会被后面的电路逐级放大，最终在输出端产生较大的电压漂移。因此，零点漂移也叫温漂。
　　② 零点漂移的危害：
　　漂移电压和有效信号电压无法分辨，严重时，漂移电压甚至把有效信号电压淹没，使放大电路无法正常工作。
　　③解决方法：
　　输入级一般采用高性能的差动放大电路，来克服温度带来的零点漂移问题。
　　（2）差动放大电路

　　① 电路结构特点
　　差动放大电路如下图所示。

　　由二个参数对称，结构也对称的共射放大电路组成。输入信号分别由两个三极管的基极输入；输出信号取自两个管子的集电极之间。
　　② 抑制零点漂移的原理
　　静态时：u_i1 = u_i2 = 0，由于电路两边是完全对称的，因此有：
　　I_C1 = I _C2 =I _C
　　U _o1 = U _o2 = U _C = V _CC－I _C·R _C
　　输出电压 U_o= U _o1－U _o2= 0
　　当温度发生变化时，将引起两管集电极电流和集电极电位发生相同的变化，即ΔI_C1=ΔI_C2，ΔU _O1=ΔU _O1，所以输出电压的漂移ΔU_o=ΔU _o1－ΔU _o2=0，从而抑制了零点漂移。
　　（3）信号输入方式
　　由于差动放大电路有两个输入端，所以输入信号有多种方式。
　　① 共模输入信号
　　指在两个输入端加上幅度相等，极性相同的信号，即u_i1＝u_i2 。
　　共模信号
　　当输入端加共模信号时，u_o＝0
　　共模电压放大倍数：
　　电源电压的波动以及由电源引起的工频干扰都可看成是共模信号，根据共模信号都是没有用的信号，应该抑制。
