函数信号发生器使用说明

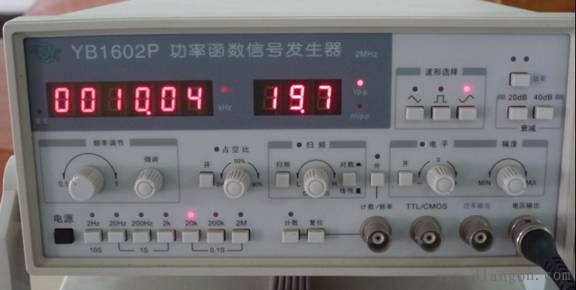

函数信号发生器主要由信号产生电路、信号放大电路等部分组成。可输出正弦波、方波、三角波三种信号波形。输出信号电压幅度可由输出幅度调节旋钮进行调节，输出信号频率可通过频段选择及调频旋钮进行调节。其外形如下图：

使用说明：
电源开关：将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关，以接通电源。
LED显示窗口：此窗口指示输出信号的频率，当“外测”开关按入，显示外测信号的频率。如超出测量范围，溢出指示灯亮。
频率调节旋钮：调节此旋钮改变输出信号频率，顺时针旋转，频率增大，逆时针旋转，频率减小，微调旋钮可以微调频率。
占空比调节：占空比开关，占空比调节旋钮，将占空比开关按入，占空比指示灯亮，调节占空比旋钮，可改变波形的占空比。
波形选择开关：按对应波形的某一键，可选择需要的波形。
衰减开关：电压输出衰减开关，二档开关组合为20dB、40dB、60dB。
频率范围选择开关（并兼频率计闸门开关）：根据所需要的频率，按其中一键。
计数、复位开关：按计数键，LED显示开始计数，按复位键，LED显示全为0
计数／频率端口：计数、外测频率输入端口。
外测频开关：此开关按入LED显示窗显示外测信号频率或计数值。
电平调节：按入电平调节开关，电平指示灯亮，此时调节电平调节旋钮，可改变直流偏置电平。
幅度调节旋钮：顺时针调节此旋钮，增大电压输出幅度。逆时针调节此旋钮可减小电压输出幅度。
电压输出端口：电压输出由此端口输出。
TTL/CMOS输出端口：由此端口输出TTL/CMOS信号。
功率输出端口：功率输出由此端口输出。
扫频：按入扫频开关，电压输出端口输出信号为扫频信号，调节速率旋钮，可改变扫频速率，改变线性／对数开关可产生线性扫频和对数扫频。
电压输出指示：3位LED显示输出电压值，输出接50Ω负载时应将读数÷2。
