双向晶闸管好坏的测试方法

用万用表测试双向晶闸管的好坏，首先要分清双向晶闸管的控制极G和主电极T1和T2。把万用表拨在R×1或R×10挡，黑表笔接T2，红表笔接T1，然后将T2与G瞬间短路一下，立即离开，此时若表针有较大幅度的偏转，并停留在某一位置上，说明T1与T2已触发导通；把红、黑表笔调换后再重复上述操作，如果T1、T2仍维持导通，说明只双向晶闸管好的，反之则是坏的。

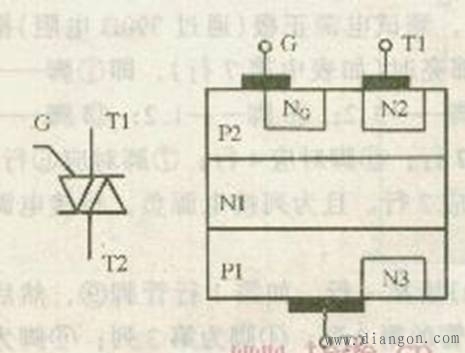

双向晶闸管管芯结构如下图。
