能起到隔离电源作用的开关电器称为隔离器。隔离器分断时能将电路中所有电流通路切断，并保持有效的隔离距离。隔离器一般属于无载通断电器，只能接通或分断分布电流和无载情况下的感应电流等可忽略的电流，但也有一些隔离器产品具有一定的通断能力，在非故障条件下接通和分断电气设备。刀开关是一种最简单的电器，在一块绝缘板上组装两组静触头，利用一组活动刀片的拉、合实现电路的切断与导通，有的带简单的灭弧罩，有的将触头和刀片完全裸露在空气中，利用空气的间隙有效地形成一个明显的断开点，因此刀开关是一种隔离器。隔离器和熔断器串联组合成一个单元，隔离器的动触头由熔断体或带熔断体的载熔件组成时，即为隔离器式熔断器组或称为熔断器式隔离器。刀开关的动触头由熔断体组成时，即为熔断器式刀开关。隔离器的外形和图形符号如图所示。

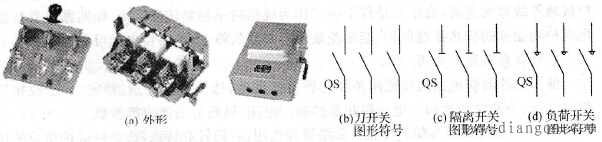

 图 隔离器的外形和图形符号
(1)刀开关：刀开关有单极、双极和三极之分，主要供无载通断电路用，有时也用来通断较小工作电流的照明设备和小型电动机的电源开关。带灭弧室并采用杠杆操作的刀开关有HD11、HD12、HD13、HD14、HD17等系列单投刀开关，以及HS11、HS12、HS13等系列双投刀开关，适用于交流50Hz、额定电压最大可达380V、额定电流最大可达1500A的配电设备中，可以作为不频繁手动接通和分断额定电流值以下的负荷电路；不带灭弧室或采用中央手柄操作式的刀开关有HD11、HS11、HS17等系列单投或双投刀开关，不能切断带电流的电路，只能作隔离开关用。
(2)隔离开关：兼有开关作用的隔离器称为隔离开关，主要用作电源开关．不允许带负载操作，带熔断器式隔离开关还具有短路、过载保护功能。常用的有HD17、HS17系列刀形隔离器；HD18系列空气式隔离器；HG1、HG30系列熔断器式隔离器；HH10、HH15、HH16、HH3016系列隔离开关熔断器组；HR3、HR5、HR6熔断器式刀开关等。其中，HD17系列手柄操作型隔离器，其最大额定电流可达1600A；HD18系列为换代产品，有手柄操作和动力操作两种，其最大额定电流可达4000A；HR5系列为更新设计产品，采用NT系列熔断器，有断相保护功能，主要用于交流50Hz、额定电压最大可达600V、额定电流最大可达630A、有高短路电流的配电设备中。
(3)负荷开关：刀开关和熔断器串联组合成负荷开关，具有接通与分断负荷电路以及短路保护作用。常用的有HK1、HK2、HK4、HK8系列开启式负荷开关，适用于交流50Hz、额定电压最大可达380V、额定电流为60A及以下的照明、电阻式电热设备或5. 5kW以下小型电动机的控制电路中；HH3、HH4、HH10D系列封闭式负荷开关，适用于交流50Hz、额定电压最大可达380V、额定电流最大可达200A的照明、电阻式电热设备或15kW以下电动机的控制电路中，供手动不频繁地接通和分断电路．以及作为线路末端的短路保护之用。HR11系列熔断器式隔离开关，配用RT15型高分断能力熔断器，适用于交流频率50Hz，额定绝缘电压为500v，额定工作电流至400A的照明电路和电热电路中，作为手动不频繁地接通与分断负载电路及电路的过载与短路保护之用。 |
