两地控制一盏灯电路图

为了使用方便，在很多地方都需要用到在两个地放控制一盏灯，比如在楼梯上使用的照明灯要求在楼上、楼下都能进行开关灯的控制。其实这种两地控制很简单，它只是需要多用一根连线和一个开关，如下图所示。

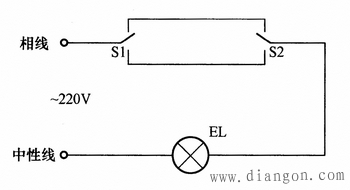

两地控制一盏灯电路图

控制原理也很简单：两个开关你总要按下一个，此时就会接通电路，灯要么不亮、要么亮。但是灯亮与不亮是很明显的，所以你肯定知道按下去是控制开灯还是关灯。另外，由于此电路中灯灭时，开关S1仍然是带电状态，需要注意安全。
