导线绝缘层的剥削

时间：2023-03-09来源：佚名

导线连接前，只有把导线端头的绝缘层彻底清除干净，才能保证线头与线头之间有良好的电接触。电工必须学会用电工刀或钢丝钳来剖削绝缘层。各种类型导线剖削方法有所不同。
1．电磁线绝缘层的剖削
（1）漆包线直径为0.lmm以上的线头，可用细沙纸擦去漆层；直径在0.6mm以上的线头，可用电工刀刮削漆层；直径在0.lmm以下的线头，也可用细纱纸擦除，但细芯易于折断，要细心留意。
（2）丝包线线径较小时，把丝包层向后推缩露出线芯。线径较大时，松散部分丝包层，向后推缩露出线芯，然后用细沙纸擦去线芯的氧化层。
（3）纸包线剥除纸包层，露出一定长度的线芯，然后左手拉紧导线，用绝缘清漆或虫胶酒精液将纸层粘牢，以防继续松散，再用细砂纸擦去线芯表面的氧化层。
2．电力线绝缘层的剖削
（1）塑料硬线绝缘层的剖削
剖削塑料硬线的绝缘层，用剥线钳最方便，但电工人员必须会用电工刀或钢丝钳来剖削。
① 线芯截面为4 mm2及以下的塑料硬线，一般用钢丝钳剖削。
具体操作方法为：用左手捏住导线，根据线头所需长度，用钳头刀口轻切塑料层，但不可切入芯线，然后用右手握住钳子头部，用力向外勒去塑料层。右手握住钢丝钳时，用力要适当，避免伤及线芯。如图1示。

图1用钢丝钳刀口剖削导线绝缘层
② 线芯截面大于4 mm2 的塑料硬线，可用电工刀来剖削绝缘层。

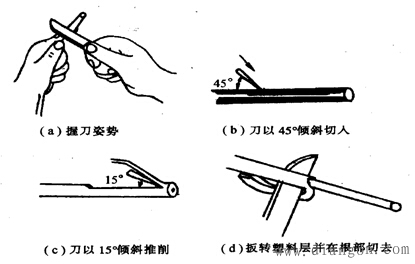

图2 电工刀剥离塑料硬线绝缘层
具体操作方法为：如图2所示,根据所需的线端长度，用电工刀以45º倾斜角切入塑料绝缘层，注意掌握刀口位置，使之刚好削透绝缘层而又不伤及线芯，接着刀面与芯线保持15º角左右，用力向线端推削出一条缺口，然后把未削去的绝缘层剥离线芯，向后扳转，再用电工刀切齐。
（2）塑料软线绝缘层的剖削
塑料软线的绝缘层只能用剥线钳或钢丝钳来剖削，不可用电工刀剖削。因为塑料软线太软，线芯又是多股的，用电工刀很容易切断线芯。具体方法如同剖削芯线截面为4 mm2及以下的塑料硬线。
（3）塑料护套线绝缘层的剖削
塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层。护套层用电工刀来剥离如图3所示。根据所需长度用刀尖在线芯缝隙间划开护套层，

图3 塑料护套线绝缘层的剖削
将护套层向后扳翻，用电工刀齐根切齐。护套层被切去以后，露出每根芯线的绝缘层，其剖削方法与塑料线绝缘层的剖削方法相同，但要求绝缘层的切口与护套层的切口之间，留有5～10mm的距离。
（4）花线绝缘层的剖削
花线的绝缘分外层和内层，外层是一层柔韧的棉纱编织层。剖削时，在线头所需长度处用电工刀把外层的棉纱编织层切割一圈拉去。距棉纱织物保护层10mm处，用钢丝钳刀口切割橡胶绝缘层，不能损伤芯线，然后右手握住钳头，左手把花线用力抽拉，钳口勒出橡胶绝缘层；最后露出了棉纱层，把棉纱层松散开来，用电工刀割断。

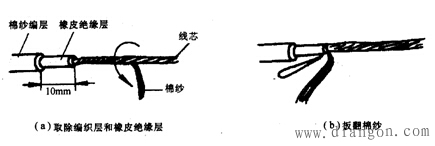

图4 花线绝缘层的剖削
