西门子变频器MM420的故障报警代码说明

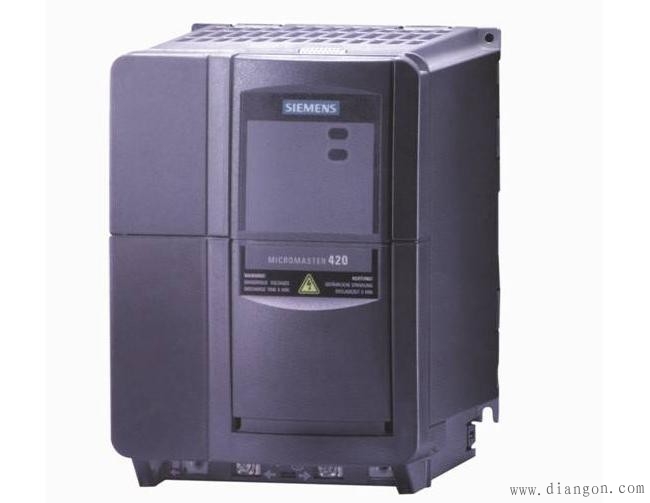

MM420变频器适合用于各种变速驱动装置，尤其适合用于水泵，风机和传送带系统的驱动装置。它的特点是设备性能面向用户的需求，并且使用方便。它的电源电压规格很多，因而可在世界范围内应用。

MM420的主要特征

• 调试简单
• 模块化的结构，因而组态具有最大的灵活性
• 具有三个完全可编程的隔离的数字输入
• 一个可标定的模拟输入(0V至10V)；它也可以作为第4个数字输入来使用。
• 一个可编程的模拟输出(0mA至20mA)
• 一个完全可编程的继电器输出(30V，直流/5A，电阻负载或250V，交流/2A，感性负载)
• 采用较高的开关频率时，电动机运行的噪声很小(在脉冲的开关频率较高的情况下，额定输出电流要降格使用)
• 完善的变频器和电动机保护功能

在使用过程中，因为各种原因可能导致变频器报错，以下为西门子变频器MM420所有的报错故障代码、引起故障的可能原因以及故障诊断和应采取

的措施反应措施。

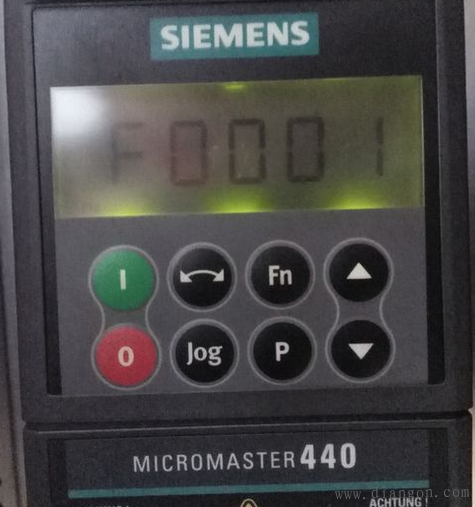

F0001：过电流

---

可能原因：

1. 电动机的功率与变频器的功率不对应
2. 电动机的导线短路
3. 有接地故障

检查以下各项：

1. 电动机的功率P0307 必须与变频器的功率P0206相对应

2. 电缆的长度不得超过允许的最大值

3. 电动机的电缆和电动机内部不得有短路或接地故障

4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应

5. 输入变频器的定子电阻值P0350 必须正确无误

6. 电动机的冷却风道必须通畅，电动机不得过载

F0002：过电压

---

可能原因：

1.直流回路的电压r0026 超过了跳闸电平P2172

2.由于供电电源电压过高或者电动机处于再生制动方式下引起过电压

3. 斜坡下降过快或者电动机由大惯量负载带动旋转而处于再生制动状态下

检查以下各项

1. 电源电压P0210 必须在变频器铭牌规定的范围以内
2. 2. 直流回路电压控制器必须有效，P1240 而且正确地进行了参数化
3. 3. 斜坡下降时间P1121 必须与负载的惯量相匹配

F0003：欠电压

---

可能原因：

1.供电电源故障

2.冲击负载超过了规定的限定值

检查以下各项：

1. 电源电压P0210 必须在变频器铭牌规定的范围以内
2. 2. 检查电源是否短时掉电或有瞬时的电压降低

F0004：变频器过温

---

可能原因：

1. 冷却风机故障
2. 环境温度过高

检查以下各项：

1. 变频器运行时冷却风机必须正常运转

2. 调制脉冲的频率必须设定为缺省值

3. 冷却风道的入口和出口不得堵塞 环境温度可能高于变频器的允许值

F0005：变频器I2t过温

---

可能原因：

1.变频器过载

2.工作/停止间隙周期时间不符合要求

3.电动机功率P0307 超过变频器的负载能力P0206

检查以下各项：

1. 负载的工作/停止间隙周期时间不得超过指定的允许值
2. 2. 电动机的功率P0307必须与变频器的功率P0206相匹配

F0011：电动机I2t过温

---

可能原因：

1. 电动机过载 ¾ 电动机数据错误
2. 长期在低速状态下运行

检查以下各项：

1.检查电动机的数据应正确无误

2.检查电动机的负载情况

3.提升设置值P1310、P1311、P1312过高

4.电动机的热传导时间常数必须正确

5.检查电动机的I2 t 过温报警值

F0041:电动机定子电阻自动检测故障

---

可能原因：

电动机定子电阻自动检测故障

检查以下各项：

1. 检查电动机是否与变频器正确连接
2. 检查输入变频器的电动机数据是否正确

F0051：参数EEPROM故障

---

可能原因：

存储不挥发的参数时出现读/写错误

检查以下各项：

1. 进行工厂复位并重新参数化
2. 更换变频器

F0052：功率组件故障

---

读取功率组件的参数时出错或数据非法

F0060：Asic 超时

---

F0070：CB设定值故障

---

可能原因：

在通讯报文结束时不能从CB通讯板接收设定值

检查以下各项：

1. 检查CB 板的接线
2. 检查通讯主站

F0071：报文结束时USS RS232链路无数据

---

可能原因：

在通讯报文结束时不能从USS BOP链路得到响应

检查以下各项：

1.检查通讯板CB 的接线

2.检查USS 主站

F0072：报文结束时USS RS485链路无数据

---

可能原因：

在通讯报文结束时不能从USS COM链路得到响应

检查以下各项：

1. 检查通讯板CB 的接线
2. 检查USS 主站

F0080：ADC 输入信号丢失

---

可能原因：

1.断线

2.信号超出限定值

检查以下各项：

模拟输入的接线

F0085：外部故障

---

由端子输入信号触发的外部故障封锁触发故障的端子输入信号

F0101：功率组件溢出

---

可能原因：

软件出错或处理器故障

检查以下各项：

1.运行自测试程序

2.更换变频器

F0221：PID 反馈信号低于最小值

---

可能原因：

PID 反馈信号低于P2268 设置的最小值

检查以下各项：

1. 改变 P2268 的设置值
2. 调整反馈增益系数

F0222：PID 反馈信号高于最大值

---

可能原因：

PID 反馈信号超过P2267设置的最大值

检查以下各项：

改变P2267 的设置值 2. 调整反馈增益系数

F0450：BIST测试故障

---

可能原因：

1. 功率部件的测试有故障
2. 控制板的测试有故障
3. 功能测试有故障

检查以下各项：

1. 变频器可以运行但有的功能不能正确工作

2. 更换变频器
