模数转换集成电路ADC0809
时间：2023-03-09作者：佚名
|

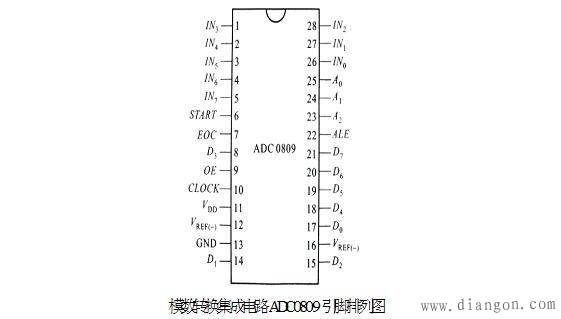

1．ADC0809的引脚排列图
ADC0809是8位8路CMOS集成A/D转换电路，共有28个端子，其引线排列如图所示。
 2．ADC0809的引脚功能
IN0~IN7：8路模拟信号输入端。
START：启动A/D转换，当该引脚施加正脉冲后，开始A/D转换过程。
EOC：转换结束信号，当完成A/D转换时发出一个高电平信号，表示转换结束。
A2、A1、A0：模拟通道选择器地址输入端，根据其值选择8路模拟信号中的一路进行A/D转换。
ALE：地址锁存信号，高电平有效，当ALE=1时，选中A2A1A0选择的一路，并将其代表的模拟信号接入A/D转换器中。
D0~D7：8路数字信号输出端。
VREF( )、VREF(-)：参考电压端，提供D/A转换器权电阻的标准电平，一般VREF( )端接 5V，VREF(-)端接地。
OE：允许输出控制端，高电平有效。
CLOCK：时钟信号输入端，外接时钟频率一般为500 kHZ。
VDD： 5V电源。
GND：地端。 |
