兆欧表测试电力电缆绝缘电阻方法和步骤
时间：2023-03-09作者：佚名
|
(1)准备工作。
·测量10kV电力电缆的绝缘电阻应选择2500V兆欧表（带有测试线）。测量前，应对兆欧表进行检查，观察指针是否正常，线夹引线与线夹端子连接是否良好，测量导线应用带有屏蔽层的绝缘导线。
·准备好接地棒，随时准备放电。电力电缆断电后，先对其进行放电操作，再进行测量。
·检查电力电缆上的标示，例如，型号中的额定绝缘电压与摇表的电压等级是否相符合，对其测量时，应了解设备的绝缘数值范围。
·用干燥清洁的软布，擦净电缆线芯附近的污垢。
·开始测量前，用绳索将所测电缆头吊起1.5m左右，电缆另一头也要朝上，最好竖起，避免电缆头碰在墙上接地，并有专门负责看护的人员。
(2)测试。测试项目主要是相间及对地的绝缘电阻值，即U-V、W、地；V-U、W、地；W-U、V、地，共三次。
·按要求进行接线，应正确无误。如摇测相对地的绝缘电阻，将被测相加屏蔽接于兆欧表的G端子上；将非被测相的两线芯连接再与电缆金属外皮相连接后共同接地，同时将共同接地的导线接在兆欧表E端子上；将一根测试线接在兆欧表的L端子上，该测试线(L线)另一端此时不接线芯，如图所示。

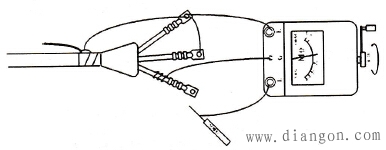

 图 兆欧表测试电力电缆绝缘电阻的接线示意图
·一人戴绝缘手套并用手握住L测试线的绝缘部分，另一人转动兆欧表手柄使发电机转速达120r/min，将L线与线芯接触，待1min后（指针稳定后），记录其绝缘电阻值。
·将L线撤离线芯，停止转动手柄，然后进行放电。放电完毕后，一相电缆芯的测量已经结束。
重复两次上述步骤，分别测量其他两相电缆芯的绝缘电阻。若测量值不在合格的范围内，则表明所测电力电缆绝缘电阻不合格；若三次测量结果都在标准范围内，则表明该电力电缆绝缘电阻合格。
判断电力电缆绝缘电阻是否合格的标准规定如下：
(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为20℃时，其绝缘电阻值一般不应低于400MΩ。
(2)三相之间，绝缘电阻值应几乎一致；若不一致，则不平衡系数不得大于2.5。
(3)本次测量值与上次测量的数值，换算到同一温度下，其值不得下降30%以上。 |
