照明供电系统图

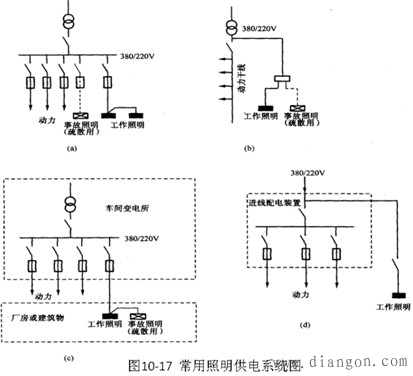

常用的照明供电系统有图所示几种。
对正常照明，一般情况下都采用图a的动力与照明共用电力变压器供电的照明供电系统，其二次侧的电压为380/220V。若动力负荷会引起对照明不容许的电压偏移或波动，在技术经济合理的情况下，可采用有载调压电力变压器、调压器或照明专用变压器供电；在负荷较大时（如高照度的多层厂房，大型体育设施等），照明也可采用单独的变压器供电。
图b为“变压器-干线”式供电。当生产厂房的动力采用这种供电方式，且与其他变电所无低压联络线时，照明电源宜接到变压器低压侧总开关前；若对外有低压联络线时，照明电源宜接到变压器低压侧总开关之后
当车间变压器低压侧采用放射式配电系统时，照明电源一般接在照明专用低压屏上，如图c所示，若变电所低压屏的出线回路数有限时，则可采用低压屏引出少量回路，再利用动力配电箱作照明供电
图d为由外部线路供电的照明与动力合用供电线路的系统图，在电力负荷稳定的生产厂房、辅助生产厂房以及远离变电所的建筑物和构筑物均可使用，但应在电源进户处将动力与照明线路分开。
对应急照明，供继续工作用的备用照明应接于与正常照明不同的电源，为减少和节省照明线路，一般可从整个照明中分出一部分做备用照明，但配电线路及控制开关应分开装设，如图a所示，若备用照明不作为正常照明的一部分同时使用，则当正常照明因故停电时，备用照明电源应自动投入。
