程控测量放大器PGA电路原理图解

　　程控测量放大器比测量放大器增加了模拟开关及驱动电路。增益选择开关S_l—S'_l，S₂—S'₂，S₃—S'₃成对动作，每一时刻仅有一对开关闭合，当改变数字量输入编码时，则可改变闭合的开关号，选择不同的反馈电阻，相当于自动改变测量放大器中电位器R₁的阻值，达到改变放大器增益的目的。

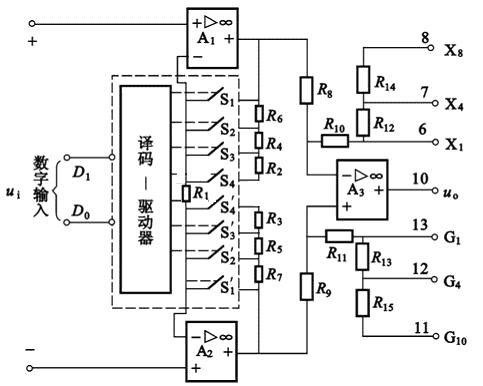

　　下图为集成程控测量放大器电路芯片LH0084的内部电路原理图。一方面通过接线选择运算放大器A₃的反馈电阻来确定放大器的基础放大倍数，另一方面通过控制模拟开关实现放大倍数的自动控制。
