漏电保护装置的运行管理_漏电保护装置的误动作和拒动作分析

1、漏电保护装置的运行管理

为了确保漏电保护装置的正常运行，必须加强运行管理。

① 对使用中的漏电保护装置应定期试验其可靠性。

② 为检验漏电保护装置使用中动作特性的变化，应定期对其动作特性 （包括漏电动作电流值、漏电不动作电流值及动作时间） 进行试验。

③ 运行中漏电保护器跳闸后，应认真检查其动作原因，排除故障后再合闸送电。

2、漏电保护装置的误动作和拒动作分析

① 误动作。它是指线路或设备未发生预期的触电或漏电时漏电保护装置产生的动作。误动作的原因主要来自两方面：一方面是由漏电保护装置本身的原因引起的；另一方面是由来自线路的原因而引起的。



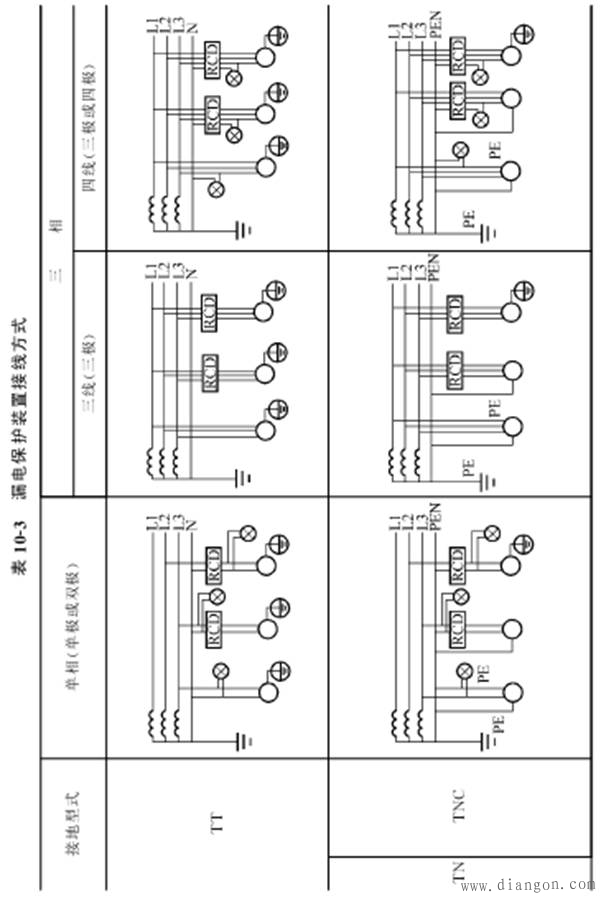

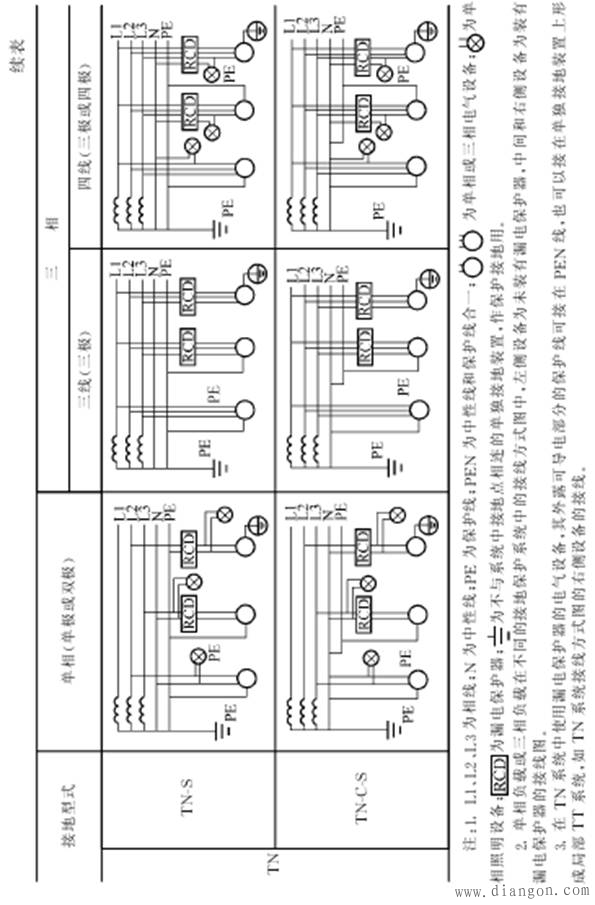

由漏电保护装置本身引起误动作的主要原因是质量问题。如装置在设计上存在缺陷、选用元件质量不良、装配质量差、屏蔽不良等，均会降低保护器的稳定性和平衡性，使可靠性下降，从而导致误动作。由线路原因引起误动作的主要原因如下。a.接线错误。例如，保护装置后方的零线与其他零线连接或接地，或保护装置的后方的相线与其他支路的同相相线连接，或负载跨接在保护装置的电源侧和负载侧，则接通负载时，都可能造成保护装置的误动作。

b.绝缘恶化。保护装置后方一相或两相对地绝缘破坏，或对地绝缘不对称，都将产生不平衡的泄漏电流，从而引发保护装置的误动作。

c.冲击过电压。迅速分断低压感性负载时，可能产生 20

倍额定电压的冲击过电压，冲击过电压将产生较大的不平衡冲击泄漏电流，从而导致保护装置的误动作。

d.不同步合闸。不同步合闸时，先于其他相合闸的一相可能产生足够大的泄漏电流，从而使保护装置误动作。

e.大型设备启动。大型设备在启动时，启动的堵转电流很大。如果漏电保护装置内的零序电流互感器的平衡特性不好，则在大型设备启动的大电流作用下，零序电流互感器一次绕组的漏磁将造成保护装置的误动作。

f.附加磁场。如果保护装置屏蔽不好，或附近装有流经大电流的导体，或装有磁性元件或较大的导磁体，均可能在零序电流互感器铁芯中产生附加磁通，因此而导致保护装置的误动作。

此外，偏离使用条件，例如环境温度、相对湿度、机械振动等超过保护装置的设计条件时，都可造成保护装置的误动作。

② 拒动作。它是指线路或设备已发生预期的触电或漏电而漏电保护装置却不产生预期的动作。拒动作较误动作少见，然而拒动作造成的危险性比误动作大。造成拒动作的主要原因如下。

a.接线错误。错将保护线也接入漏电保护装置，从而导致拒动作。

b.动作电流选择不当。额定动作电流选择过大或整定过大，从而造成保护装置的拒动作。

c.线路绝缘阻抗降低或线路太长。由于部分电击电流不沿配电网工作接地或保护装置前方的绝缘阻抗而沿保护装置后方的绝缘阻抗流经零序电流互感器返回电源，从而导致保护装置的拒动作。

此外，产品质量低劣，例如零序电流互感器二次线圈断线、脱扣元件粘连等各种各样的漏电保护装置内部故障、缺陷均可造成保护装置的拒动作。
