高压钠灯接线图

高压钠灯时利用高压钠蒸气放电而发光的。它的发光效率比高压汞灯高，寿命长达2500~5000小时，缺点是显色性差，光源的色表和显色指数都比较低，通常适用于道路、车站、码头和广场等要求不高的大面积照明。

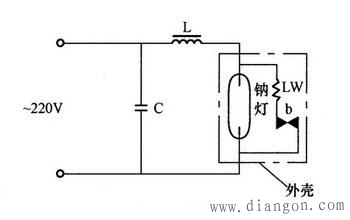

高压钠灯启动需要1000~2500V的启动电压，点燃后在较低电压下工作。因此，高压钠灯的接入电路包括镇流器和产生高压脉冲的附加启动装置，其电路图如下图所示。

电路中供启动用的双金属片热控开关制造在灯的外层玻璃泡内。启动时，电流经过双金属片触电b和其加热线圈LW，加热线圈产生的热量使触电b受热打开时，镇流器L产生高压脉冲而使纳气击穿放电。启动后，借助放电管的高温使双金属片保持触电断开状态。
