互感器式钳形电流表结构图解
时间：2023-03-09来源：佚名
|
互感器式钳形电流表的外形如图1所示。它主要由穿心式电流互感器和磁电整流系测量机构组成，如图2所示。
 图1 互感器式钳形电流表外形

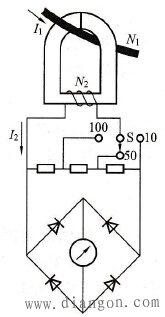

 图2 互感器式钳形电流表结构
互感器式钳形电流表，其电流互感器的铁心呈钳口形，当捏紧扳手时铁心可以张开，如图1中虚线所示。这样，被测载流导线不用断开就可以穿过铁心张开的缺口放入钳形铁心中。然后松开扳手使铁心闭合，这时通有被测电流的导线就成为电流互感器的一次绕组N1。被测导线中流过的交流电流I1通过闭合铁心磁路在二次绕组N2中产生感应电动势，测量电路中就有感应电流I2流过，感应电流I2经量程转换开关S按不同的分流比经整流装置整流后变成直流通入表头，使电流表表针偏转。由于表头的标度尺是按一次电流I1刻度的，所以表针指示的读数就是被测导线中的交流电流值。 |
