晶体管三种组态连接图
时间：2023-03-09来源：佚名
|

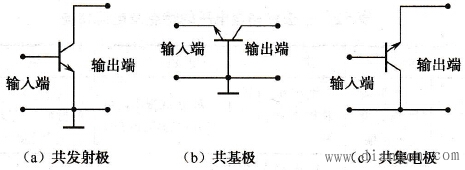

一个三极管只有三个电极（三端网络），而放大器需要四端网络（至少两个输入和两个输出）。因此，一个三极管作为放大电路，就需要公共一个电极，这样就形成了晶体管的三种电路组态，即共发射极（简称共射组态）、共基极（简称共基组态）与共集电极（简称共集组态）的连接方式。晶体管三种组态连接图如图所示。
 图 晶体管三种组态连接图 |
