西门子S7-200下载程序报错：009D，非法SDB参数

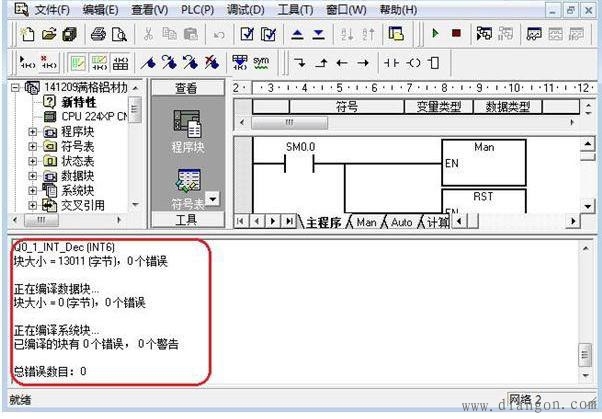

1、最近编程出现一个问题：S7-200程序下载不了，检查程序发现：程序13120字节超过224xp的存储区了，如图：

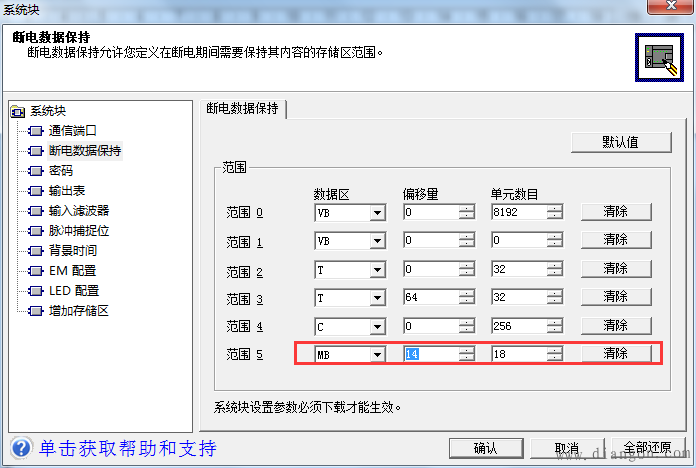

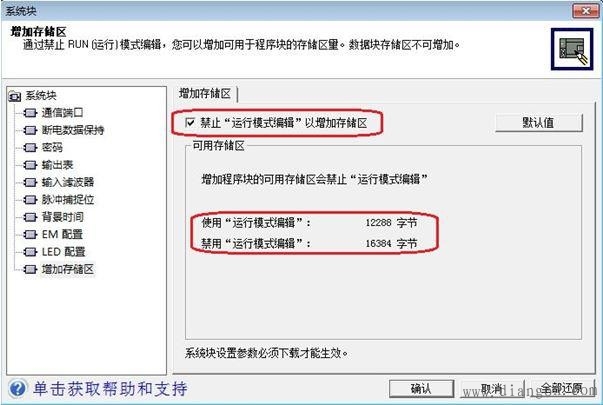

2、所以我们就在系统块里设置：禁止“运行模式编辑”程序来增加存储区，如下图所示：

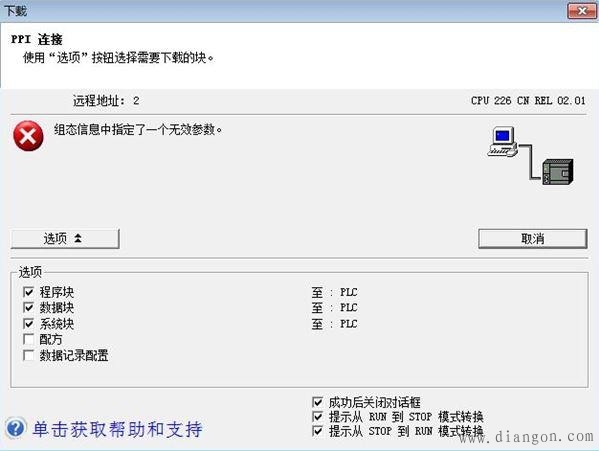

3、增加存储区后，发现程序编译无错了，但仍旧下载不了程序，下载过程中依旧报错，如图所示：

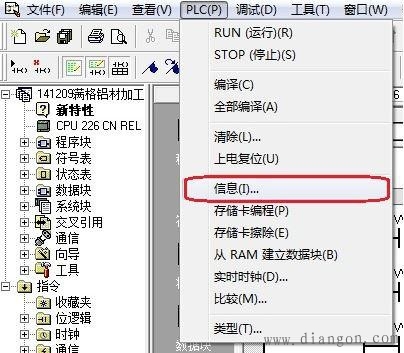

4、然后，新建一个空程序用以测试，结果发现可以下载，只有这个程序无法下载，按照如下步骤检查下载报错后的plc-信息：

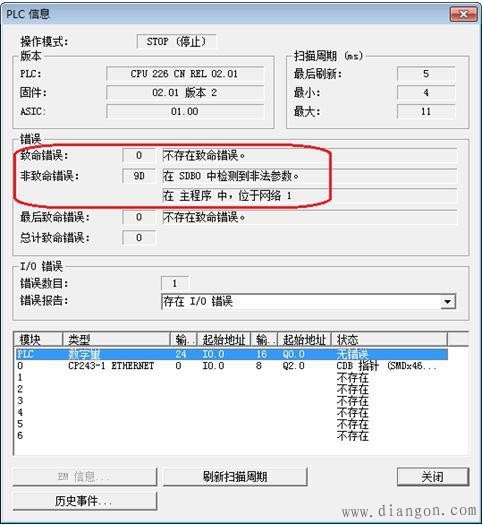

5、打开PLC信息我们会发现：错误代码：9D，在SDB0中检测到非法参数，在主程序中，位于网络1，如图所示：

查《S7-200可编程系统手册》附录C部分，编译规则错误009D，组态SDB出错。

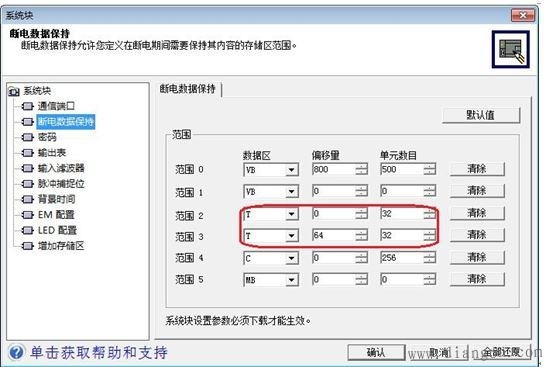

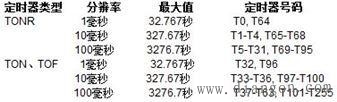

6、再来检查下系统块里的断电数据保持，重点检查定时器部分，因为如果这里选择错误，是会报9D错误的。如图：

检查发现：

断电数据保持区域有没有改过，T、C、V区数据也没有超，然后再次检查程序是否有编译错误，如上升沿下降沿超过256个等编程隐患，发现都没有问题，增加存储区也没有用，删除部分程序还是无法下载，甚至删光程序仍旧无法下载。
后来考虑重点应该是断电数据保持那一页，试探性的点击“全部还原”后，竟然可以下载了！

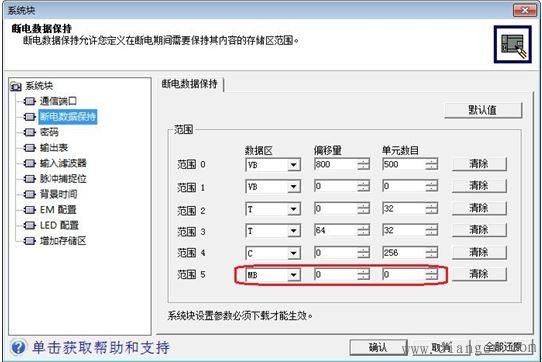

仔细对比还原前后的截图就发现错误在哪里了：因为MB区的单元数目不能是0，变为1后就可以了！

总结：
200软件系统块中断电数据保持中M区的单元个数不能设置为0，偏移量和个数也不能设置超限，否则就会报错：组态信息中指定了一个无效参数，在PLC菜单的信息下查看错误类型为：非致命错误9D，在SDB0中检测到非法参数。
