整流分压滤波测试交流电压
时间：2023-03-09作者：佚名
|

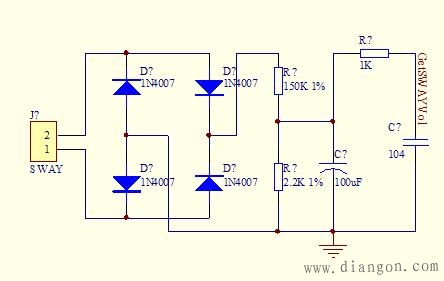

这里使用的方法比较简单，先对交流电进行整流，然后对这个纹波很大的直流分量进行分压，最后利用滤波电路将这个纹波去掉，这个电路的纹波实测不会大于50mV。电路图如下：

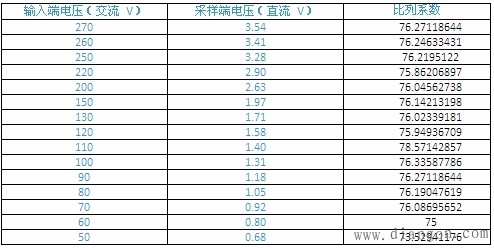

下面是测试的实验数据：

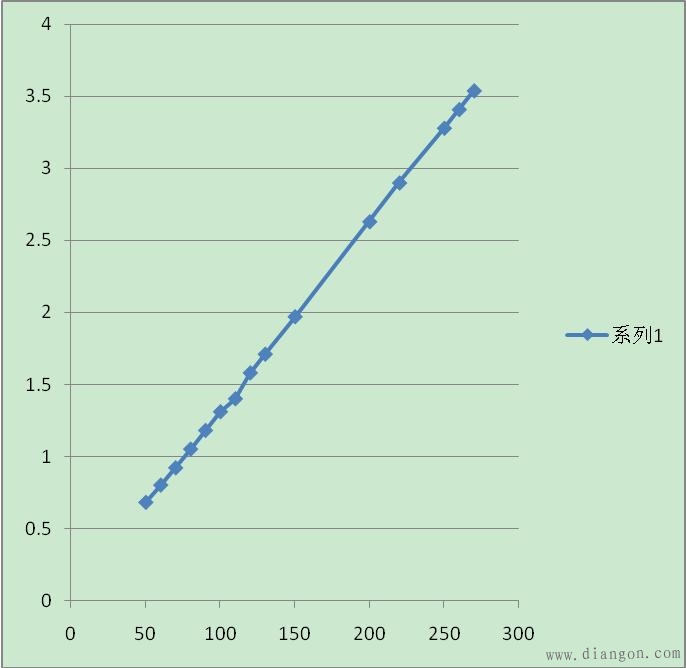

平局比例系数为76.04966383，在70V以上，线性是非常好的。下面是根据上面的数据绘制的图：
|
