分励脱扣开关工作原理和接线图

一、分励脱扣开关的原理

分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。

二、分励脱扣开关怎么接线

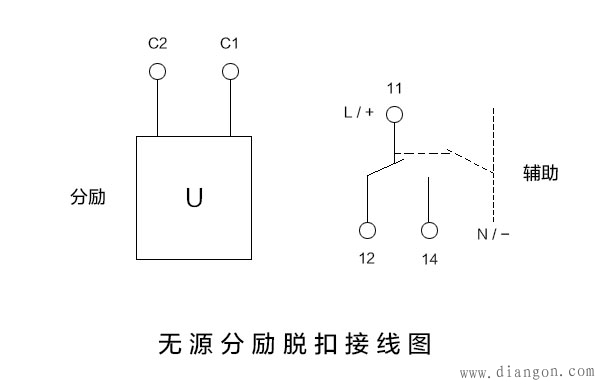

分励脱扣中的C1和C2是脱扣器线圈，所以C1和C2接控制分励的电源。其中C2接电源的相线，C1通过外部控制触点接控制电源的N线或者直流电的负极。

辅助部分的12和14常开和常闭触点，还有一条线是公共接线端11。断路器断开状态下12常闭信号端，14常开信号端。接线要看你的火灾报警接线图，按道理来12接断开信号，14接开关闭合信号端，这样可以反馈信号给接收的元器件当前分励脱扣的运行状态。
