三端集成稳压器的应用
时间：2023-03-09来源：佚名
|

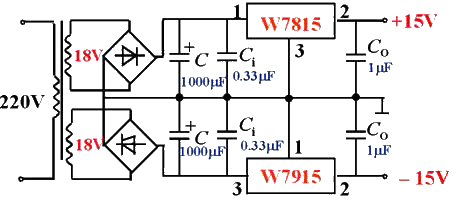

（1）单电源稳压电路 W7800系列三端集成稳压器的接线图如下图所示，图中使用的W7805的输出电压为 5V。  同时输出正、负电压的稳压电路如下图所示。图中使用W7815和W7915，则输出电压为±15V。  在下图所示电路中，  ，而 为W78XX固定输出电压，调节电位器R1即可改变 ，便实现了输出电压可调。 |
