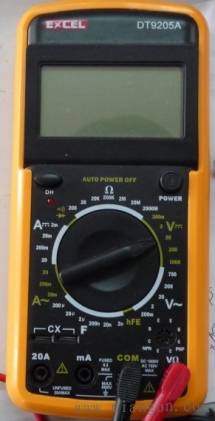

数字万用表使用说明

使用说明：
ON/OFF开关：控制万用表是否处于工作状态。将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池。如果显示器没有显示""，则可以正常使用。
测试笔插孔旁边的""符号：表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
直流电压测量：
1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档 V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
交流电压测量：
1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档 V~ 量程范围,并将测试 笔连接到待测电源或负载上。测量交流电压时没有极性显示.
直流电流测量：
1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。
2.将功能开关置于直流电流档 A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.
交流电流的测量：
1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A的电流时,红表笔插入20A插孔.
2.将功能开关置于交流电流档 A~ 量程,并将测试表笔串联接入到待测电路中.
电阻测量：
1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.
2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.
电容测试：
1.将功能开关置於电容量程C(F)
2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω).
二极管测试及蜂鸣器的连接性测试：
1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“ ”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.
2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.
三极管电流放大倍数β的测量：

自动电源切断使用说明：
1.仪表设有自动电源切断电路,当仪表工作时间约30分钟——1小时,电源自动切断,仪表进入睡眠状态,这时仪表约消耗7μA的电流。
2.当仪表电源切断后若要重新开起电源请重复按动电源开关两次。
