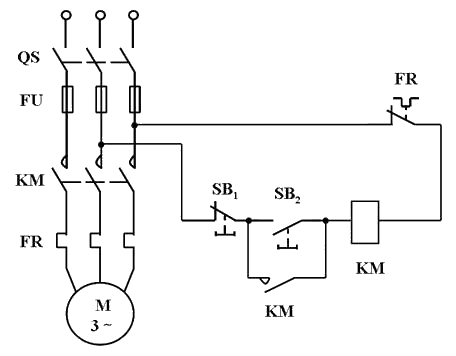

三相交流异步电动机直接启停控制电路

　　该电路常开按钮SB2和交流接触器KM的辅助常开触点并联构成了通电自锁电路，按钮SB₂按下后，线圈KM通电，辅助触点KM吸合，当SB₂断开后，辅助触点KM仍能保证线圈KM的供电，从而实现自锁。
　　保护功能：
　　欠压保护：交流接触器在线圈电压过低时，吸合力大大下降，致使主触点无法闭合，电动机断电，从而实现欠压保护。
　　过载保护：过载时，电机发热，热继电器的双金属片受热过度弯曲从而导致其常闭触点断开，控制回路断电，导致主回路断电，从而实现过载保护。
　　短路保护：熔断器在电路短路时瞬间烧断，主回路和控制回路同时断电，实现短路保护。
　　问：什么是零压保护？用闸刀开关启动和停止电动机时有无零压保护？
　　答：零压保护又称失压保护或欠压保护。当电源电压为零（或低于接触器释放电压），接触器释放而使主触点断开，电动机断电停车。当电源电压自动恢复时，因自锁触点也已断开，所以若不操作启动按钮，电动机将不会自行启动，以免造成事故。
　　用闸刀开关启动和停止电动机，当电源电压为零，电动机停止转动，但当电源自动恢复时，电机也将恢复工作，可能会造成事故，所以起不到零压保护作用。

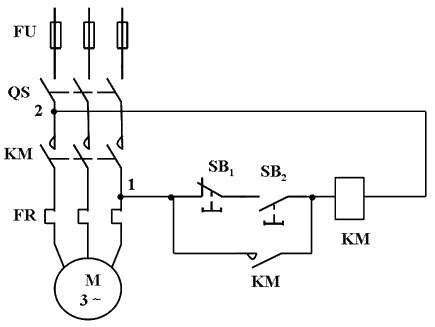

　　例：在图中，有几处错误？请改正。
　　解：图示电路图中有4处错误：
　　（1）熔断器FU应接在组合开关QS下方，当熔丝烧断后，才能在QS断开情况下不带电安全地更换熔断器。而图中接在QS上方，无法安全更换。
　　（2）联结点1应接到主触点KM上方，否则控制电路将无法获得电源。
　　（3）自锁触点KM应仅与启动按钮SB₂并联，否则SB_l失去控制作用，电动机无法停车。
　　（4）控制电路中缺少热继电器常闭触点，不能实现过载保护。
