钳形电流表的结构

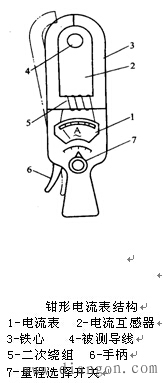

钳形电流表由电流互感器和电流表组成。如图所示，互感器的铁心制成活动开口，且成钳形，活动部分与手柄6相连。当紧握手柄时电流互感器的铁心张开(图中点划线所示)，可将被测载流导线4置于钳口中，该载流导线成为电流互感器的一次绕组线圈。关闭钳口，在电流互感器的铁心中就有交变磁通通过，互感器的二次绕组5中产生感应电流。电流表接于二次绕组两端，它的指针所指示的电流与钳入的载流导线的工作电流成正比，可直接从刻度盘上读出被测电流值。
