电压表间接法测量电源空载电压
时间：2023-03-09作者：佚名
|
在电子线路中，经常遇到电源内阻较大的电压的测量问题。如果用直接测量法，电压表的内阻以及电源的内阻压降都会给测量结果带来较大误差。为了能准确地测出被测电压，可采用图所示的间接测量法。具体测量步骤如下（图示电路中空载电压Ux和电源内阻R0都未知）：

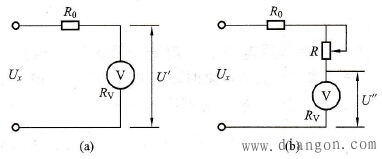

 图 间接法测量电源空载电压
(a)步骤1；(b)步骤2
(1)按图(a)所示的电路，用一已知内阻(Rv)的电压表，测得电压U′的值。
(2)按图 (b)所示的电路，调节R的阻值，使电压表读数U″刚好是电压U′的1/2。可得
 将U″=1/2U′代入上式U″中得
 由此可列出方程组
 从而解得  |
