如何在博途WINCC中通过变量触发进行历史数据记录

对单个变量的触发性数据记录

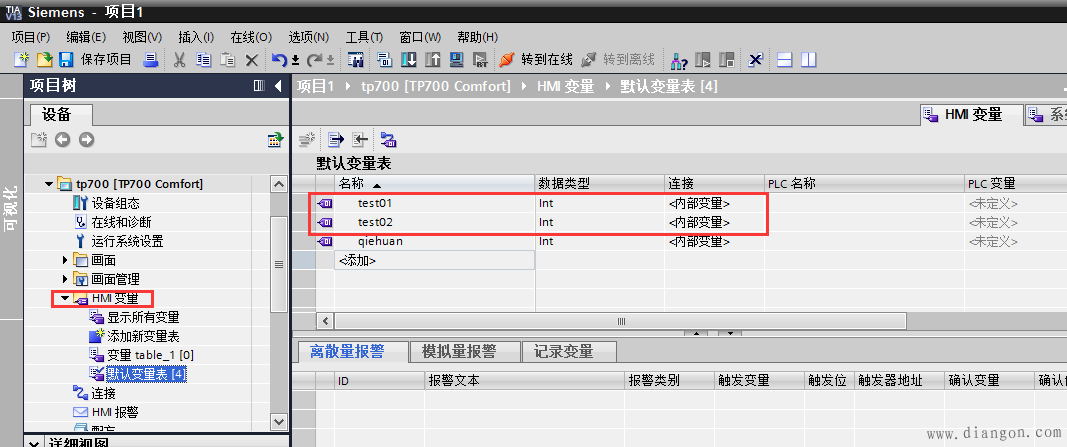

1.首先新建两个内部变量 类型Int

hmi变量---新建变量 test01、test02

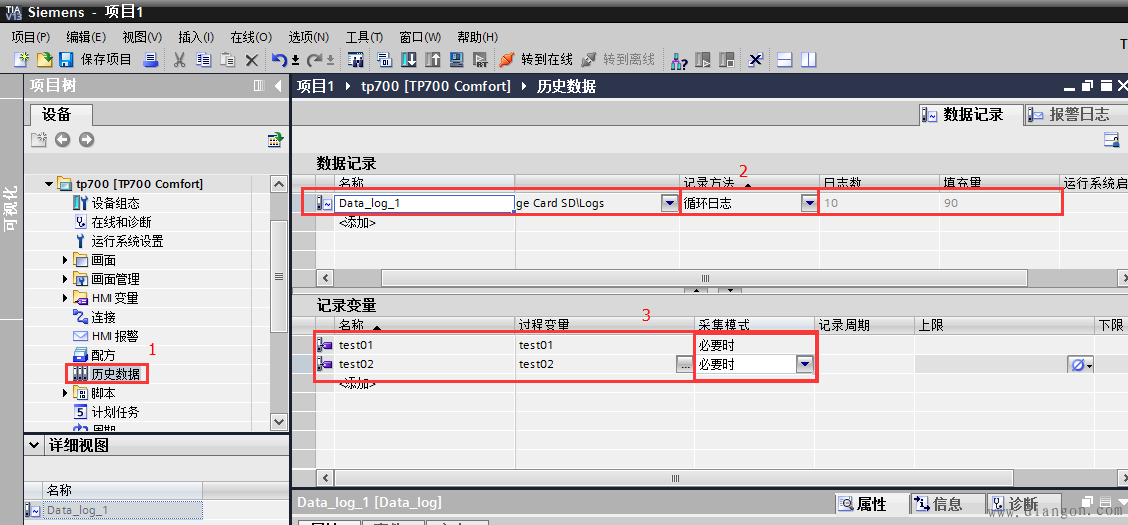

2.历史数据—新建“数据记录”Data_log_1 设置记录方法为“循环日志”----在“Data_log_1”下的变量记录中添加第一步新建的 内部变量 test01 test02，设置采集模式为“必要时”（采集模式为必要时的意思为当有bool型变量触发时则记录一次，而不是自动循环记录）

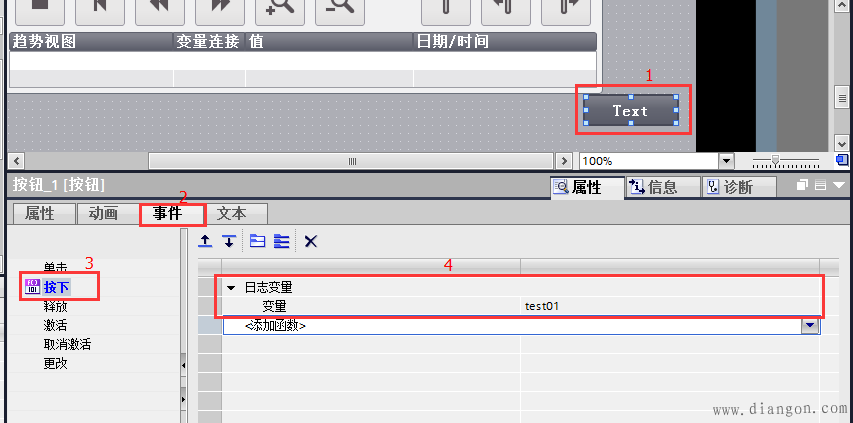

3.设置记录变量的触发位

在画面上新建一个按钮-----事件----按下----选择函数“日志变量”并选择要记录的变量

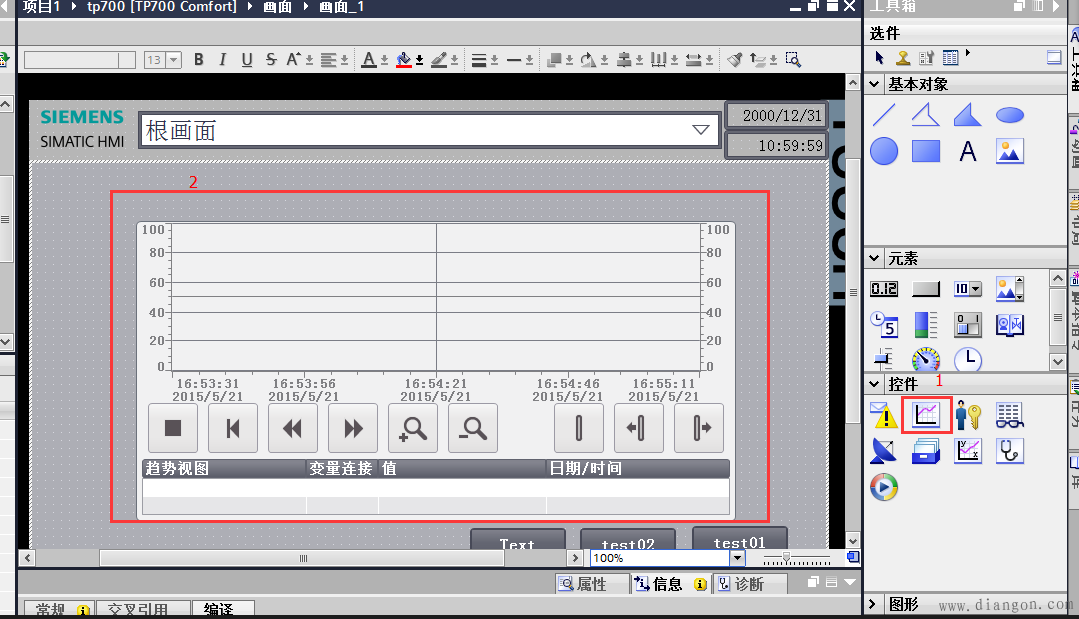

4.在画面中添加一个趋势图控件

5.选中趋势图---右键属性—选则“数据记录”

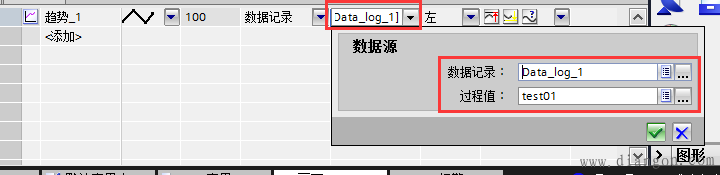

6.选中之前创建的“数据记录”Data_log_1----过程值设置为test01变量

对多个变量进行触发型数据记录

以上方法为设置“记录变量”的触发记录，主要针对单个变量的数据保存，

也可以根据客户要求对多个变量进行统一触发性记录。

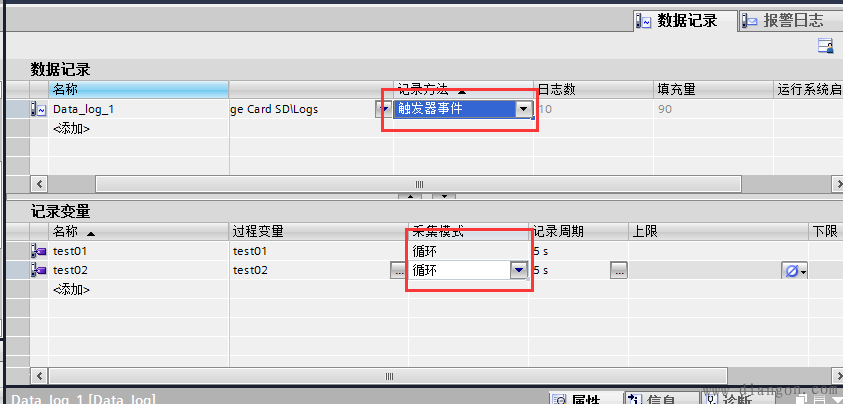

1.在数据记录下 将“Data_log_1” 的记录方法设置为“触发器事件”；“记录变量”的采集模式改为“循环”

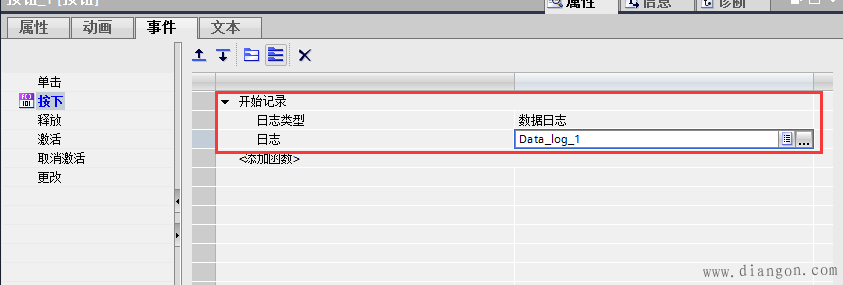

2.设置一个按钮，在按钮事件下设置---按下----开始记录----数据日志Data_log_1

当按下该按钮时会将“数据日志Data_log_1”下所有的变量进行保存

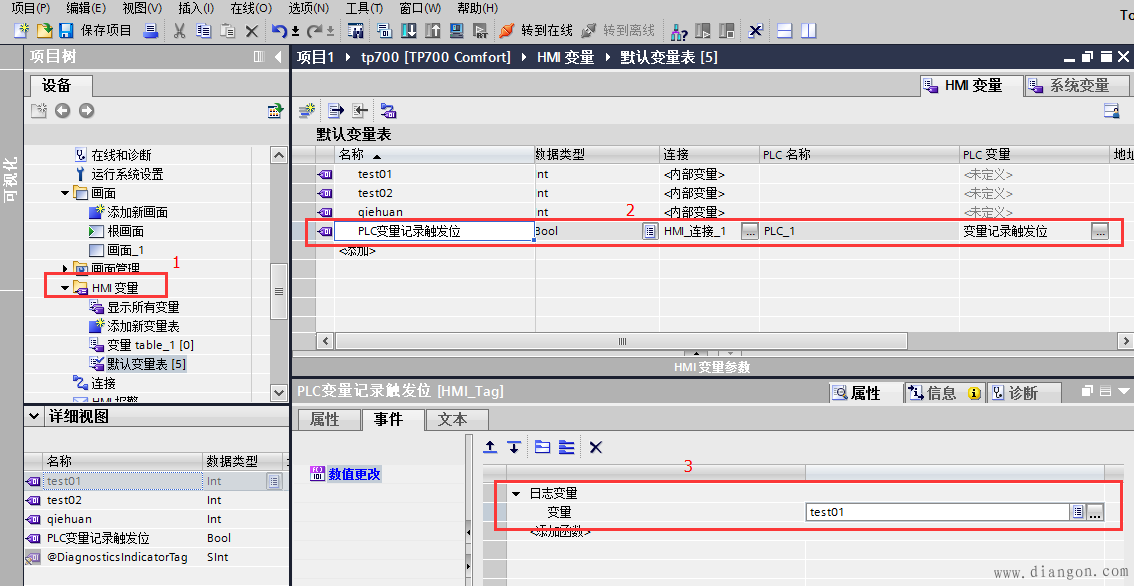

通过plc变量做触发位

HMI变量---建立一个变量管理PLC变量----在变量事件下选择---日志变量并选择变量名称
