万能转换开关工作原理图解

万能转换开关（文字符号SA）的作用：是用于不频繁接通与断开的电路，实现换接电源和负载，是一种多档式、控制多回路的主令电器。

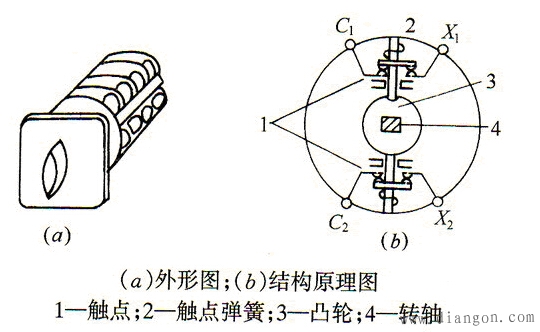

转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。当将手柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触头接通，另一些触头断开。它具有寿命长，使用可靠、结构简单等优点，适用于交流50Hz、380V，直流220V及以下的电源引入，5KW以下小容量电动机的直接启动，电动机的正、反转控制及照明控制的电路中，但每小时的转换次数不宜超过15～20次。

万能转换开关的符号表示

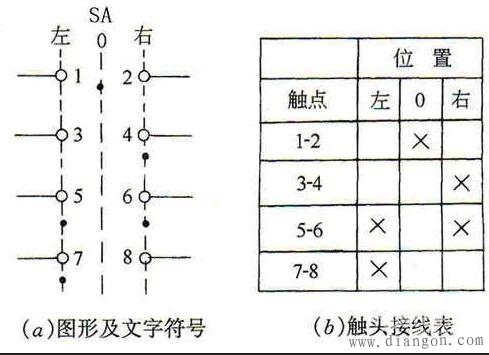

万能转换开关符号表示
上图显示了开关的档位、触头数目及接通状态，表中用“×”表示触点接通，否则为断开，由接线表才可画出其图形符号。具体画法是：用虚线表示操作手柄的位置，用有无“.”表示触点的闭合和打开状态，比如，在触点图形符号下方的虚线位置上画“．”，则表示当操作手柄处于该位置时，该触点是处于闭合状态；若在虚线位置上未画“.”时，则表示该触点是处于打开状态。
上面是万能转换开关的接线图。
右边是触点闭合表。
1、在零位时1、2触点闭合。
2、往左旋转触点5-6、7-8、触点闭合。
3、往右旋转触点5-6、3-4、触点闭合。
