数显万用表的使用方法
时间：2023-03-09作者：佚名
|

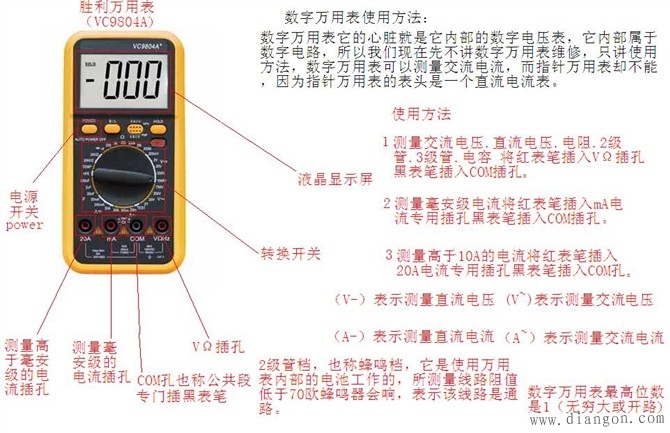

数字万用表主要是在指针万用表的基础上，数字万用表它是一个以数字电压表为核心的器件，将内部的模拟电路变为数字电路，并把表头换成液晶屏。 数字万用表，可以测量直流电流（A-），直流电压（V-），交流电流（A~），交流电压（V~），电阻（Ω），二极管（蜂鸣档），三极管电流放大倍数（HFE），电容档（F），电感挡（H）还可以识别火线，方波档，TTL逻辑电平测量档，占空比测量，频率（Hz）测量，电导nS等等。。 使用方法： 测量直流电压，交流电压，电阻，二极管，三极管，电容等，将红表笔插入VΩ孔，黑表笔插入COM孔。 测量mA级的电流，将红表笔插入mA孔，黑表笔插入COM孔，mA孔有一个200mA的保险管。 测量高于mA级别的电流将红表笔插入20A或10A电流专用插孔，黑表笔插入COM孔。 COM孔也称公共端是专门插入黑表笔的插孔。 根据测量对象，正确选择档位和量程。 注意表笔的极性，尽量不要接反。 测量电阻前，两表笔短接，调0。 数字万用表由于具有测量精确、取值方便、功能齐全等优点，因此深受无线电爱好者的欢迎、最普通的数字方用表一般具有电阻测量、通断声响检测、二极管正向导通电压测量。交流直流电压电流测量、三极管放大倍数及性能测量等。有些数字万用表则增加了电容容量测量、频率测量、温度测量、数据记忆及语音报数等功能，给实际检测工作带来很大的方便。但是，数字方用表由于使用不当，在实际检测时易造成表内元件损坏，产生故障。 数字万用表损坏在大多数情况下是因测量档位错误造成，如在测量交流市电时，测量档位选择置于电阻挡，这种情况下表笔一旦接触市电，瞬间即可造成万用表内部元件损坏。因此，在使用万用表测量前一定要先检查测量档位是否正确。在使用完毕，将测量选择置于交流750V或者直流1000V处，这样在下次测量时无论误测什么参数，都不会引起数字万用表损坏． 有些数字万用表损坏是由于测量的电压电流超过量程范围所造成的．如在交流20V档位测量市电，很易引起数字万用表交流放大电路损坏，使万用表失去交流测量功能。在测量直流电压时，所测电压超出测量量程，同样易造成表内电路故障。在测量电流时如果实际电流值超过量程，一般仅引起万用表内的保险丝烧断，不会造成其它损坏。所以在测量电压参数时，如果不知道所测电压的大致范围，应先把测量档置于最高档，通过测量其值后再换档测量，以得到比较精确的数值。如果所要测量的电压数值远超出万用表所能测量的最大量程，应另配高阻测量表笔。如检测黑白彩电的第二阳极高压及聚焦高压。 多数数字万用表的直流电压上限量程为1000V，因此测量直流电压时，最高电压值在1000V以下，一般不会损坏万用表。如果超出1000V，则很有可能造成万用表损坏。但是，不同的数字万用表的可测量电压上限值可能有所不同。如果测量的电压超出量程，可采取电阻降压的方法加以测量。另外，在测量40O～1000V的直流高电压时，表笔与测量处一定要接触好，不能有任何抖动，否则，除了可能会造成万用表损坏而使测量不准确外，严重时还可使万用表无任何显示． |
