热继电器的安装方向

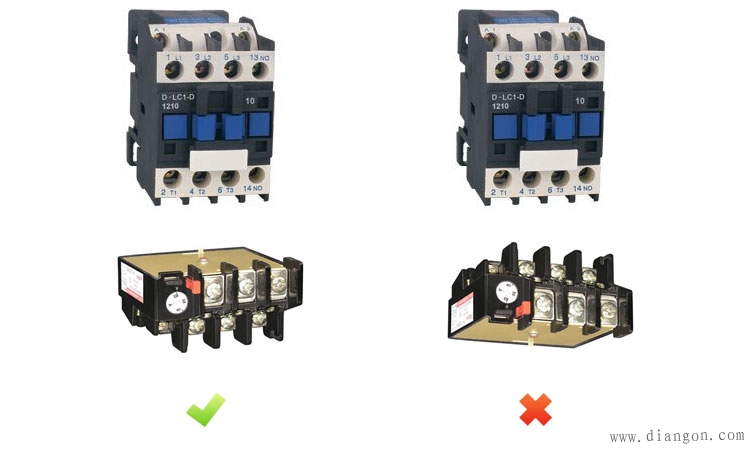

热继电器的安装方向很容易被人忽视。热继电器是电流通过发热元件发热，推动双金属片动作。热量的传递有对流、辐射和传导三种方式。其中对流具有方向性，热量自下向上传输。正确的安装方向和错误的安装方向，如图所示。

在安放时，如果发热元件（双金属片）朝下方时，散热不好，双金属片就热得快，动作时间短；如果发热元件（双金属片）朝上方时，散热比朝下方好些，双金属片热得较慢，热继电器的动作时间长。当热继电器与其它电器装在一起时，如图2所示。应装在电器下方且与其它电器保持100mm以上的距离。因此热继电器的安装方向，应按产品说明书的规定进行，以确保热继电器在使用时的动作性能相一致。
