电压-电流变换电路

　　变送器一般要将处理过的电压信号转换为统一的4～20 mA标准电流信号，称为U／I变换。U／I变换可以用运算放大器实现，也可以用专用集成电路实现。

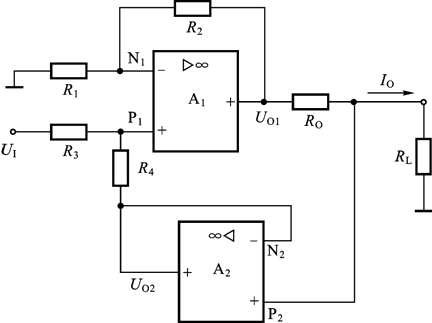

　　下图为用两个运算放大器实现的U／I变换电路的电路图。
　　A₂构成电压跟随器，U_p2=U_o2；A₁构成同相求和电路，当R₁=R₂=R₃=R₄时：
　　　　
　　　　
　　R_o上的电压为
　　　　所以
　　输出为与输出电压成正比的电流信号，实现了U／I变换。
