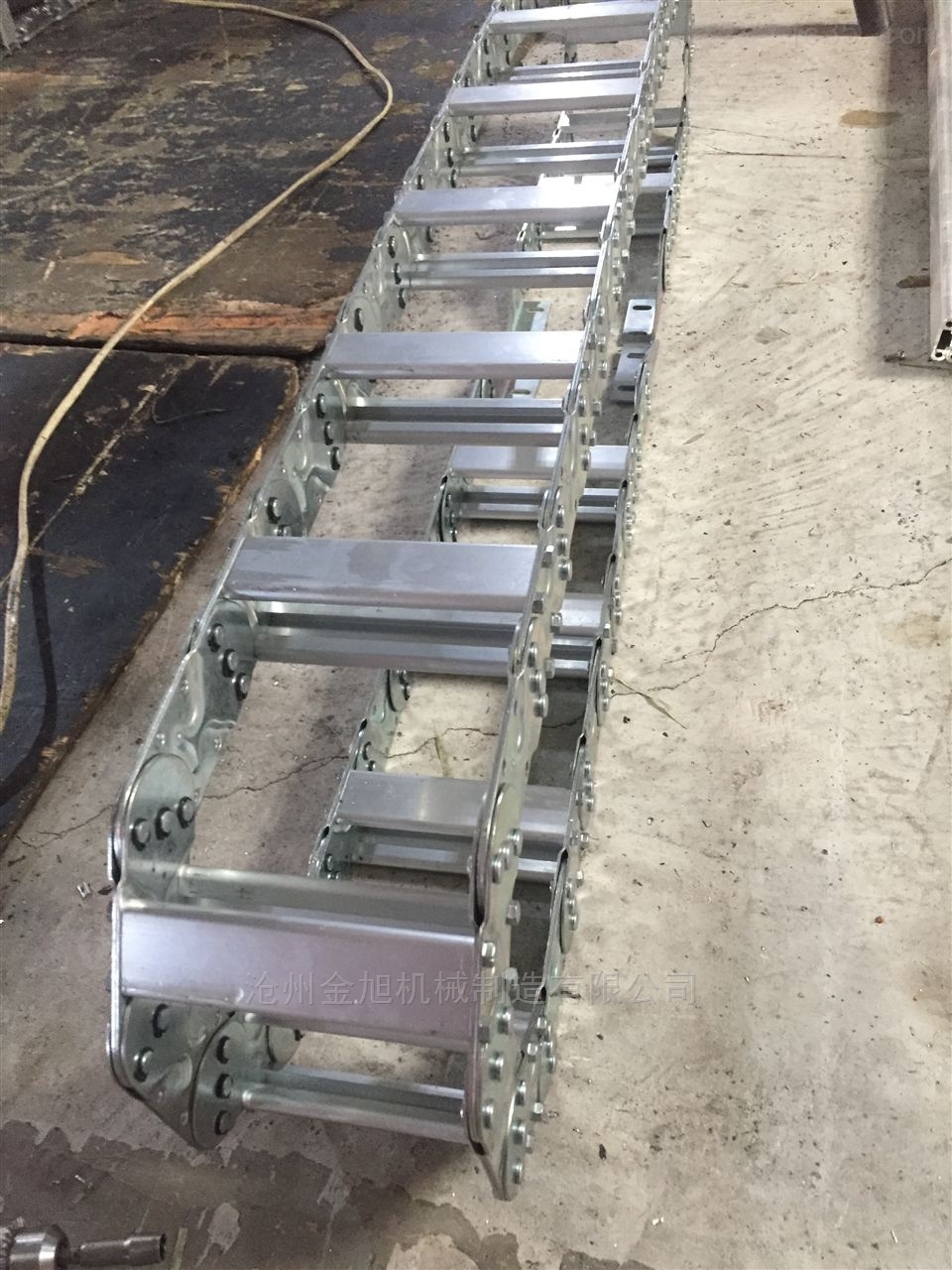

机床拖链的选用原则

机床拖链的选用原则

　　1、根据支撑板大孔径Dmax来确定链板高度hg和拖链型号。

　　2、支撑板内腔孔径D1=d 约等于0.1d(取整数).其中d=电线、电缆、液、气软管的外径.

　　3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径:

　　1)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时,可选用分开式类型支撑板;

　　2)当拖链需承载较大管、缆负荷时,应选用高强度支撑板型-整块式;

　　3)安装管缆的规格品种较多时,可选用框架式支撑板.

　　4、机床拖链使用场合受限制条件、或受环境影响,需采用钢带防护支撑板时.

　　5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。

机床拖链的特点及应用范围：

　　1)适合于使用在往复运动的场合，能够对内置的电缆、 油管、气管、水管等起到牵引和保护作用。

　　2)拖链每节部能打开，便于安装和维修。运动时噪音 低、耐磨、可高速运动。

　　3)拖链已被广泛应用于数控机床、电子设备、石材机 械、玻璃机械、门窗机械、注塑机，机械手、起重运 输设备、自动化仓库等。 拖链的结构

　　4)拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。

　　5)相同系列的拖链内高、外高、节距相同.拖链内高、弯曲半径R可有不同的选择。

　　6)单元链节由左右链板和上下盖板组成，拖链每节部能打开.装拆方便.不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。

　　7)另可提供分隔片，将链内空间按需要分隔开。
