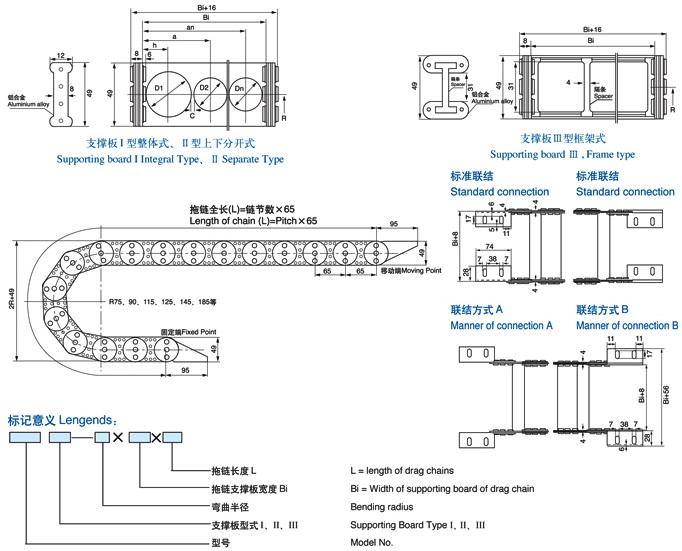

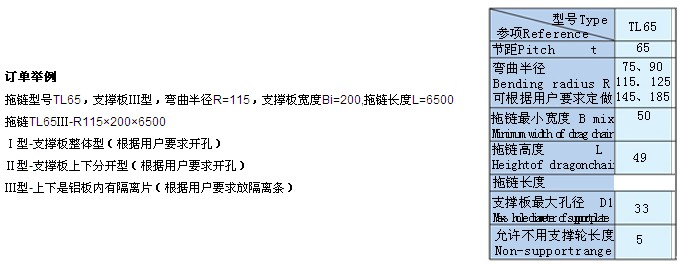

TL65型钢制拖链尺寸图：

钢制拖链按结构可分为TL型钢制拖链和TLG型钢制拖链，钢制拖链按节距分类有45、65、75、95、100、125、180、225、250型。拖链宽度可按用户要求定做，弯曲半径从50-800之间。有三种支撑板的形式。（1）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式（3）安装管缆的规格品种较多时，可选用支撑板——框架式。

TL45钢制拖链的主体是由链板（优质钢板镀铬）支撑板（挤拉铝合金）轴销（合金钢）等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，钢性好不变形，安装方便，使用可靠，易拆装，尤其是本产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形，不下垂。

钢制拖链使用中必须注意几点：

1.TLG和TL 型钢制拖链其使用行程zui大为 40 米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。弯曲半径要根据电缆的zui大直径选择并应达到电缆直径的 10 倍，行程小的可相应选择较小的半径

2.钢铝拖链拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为10mm.链板的高度也就是支撑板的高度，是由电缆zui大直径决定的.

3.机床做zui大限度运转时，如钢制拖链的宽度超过 300mm ，拖链的长度超过4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。

钢制拖链选用原则

1、根据支撑板zui大孔径Dma来确定链板高度hg和拖链型号。

2、支撑板内腔孔径D1=d 约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。

3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：

1）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用分开式类型支撑板；

2）当拖链需承载较大管、缆负荷时，应选用高强度支撑板型-整块式；

3）安装管缆的规格品种较多时，可选用框架式支撑板。

4、机床拖链使用场合受限制条件、或受环境影响，需采用钢带防护支撑板时。

5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。
