分布式电源接入配电系统暂态极性比较保护原理

　　暂态极性比较保护运用小波变换提取故障暂态高频信号的某一频段信息作为故障判断的依据，通过比较暂态高频信号的极性，迅速准确判断出故障位置。

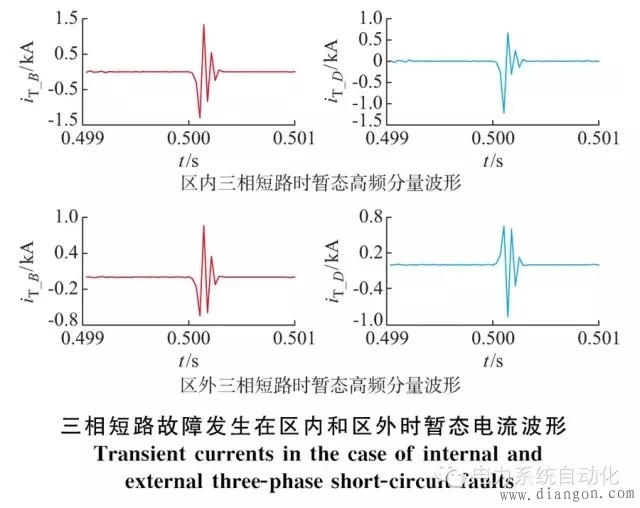

　　暂态极性比较保护的保护判据正是针对暂态电流信号高频分量的极性，利用互相关函数的概念来对两个暂态信号的相似程度进行描述。当线路两端流过的暂态高频信号符合高度正相关条件，则可依此判别为线路区内故障，反之，当符合高度负相关的条件时，故障为区外故障。

　　暂态极性比较保护可以覆盖所有故障类型。更重要的是，基于暂态量信息的配电网集成保护方法不会受到配电网架构、分布式电源种类、容量、接入位置等因素的影响。而且，该保护方法具有自适应的特点。数据采样率、离散小波变换提取频段与故障判定时间，三者是相互关联的。根据不同的硬件平台所能达到的采样频率和数据处理能力，小波变换可以根据具体需要提取不同频段的暂态高频信号，随着频段的增高，信号衰减速度增快，因而基于极性比较的保护原理动作速度大大提高。
