西门子PLC和模块所支持的传感器类型

2、西门子S7-200smart所支持的传感器类型？

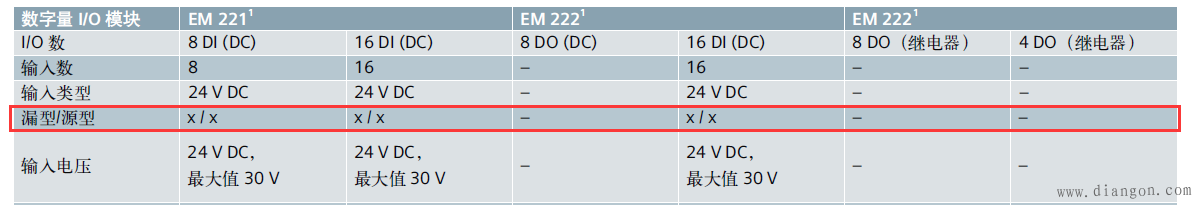

S7-200smart与S7-200一样输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：

3、西门子S7-1200所支持的传感器类型？
S7-1200输入端既支持漏型也支持源型，所以既可以接NPN传感器也可以接PNP的传感器。（具体接法请参考第二步），其他型号可以参照产品手册（如下图）：

4、西门子S7-300所支持的传感器类型？
S7-300的DI模块很多，要具参数分需要在硬件组态中查看（具体接法请参考第二步）

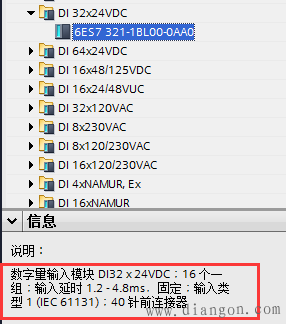

（1）S7-300的大部分DI模块均为漏型（应该选取PNP型的传感器），在硬件组态时不提示源型还是漏型，就是默认为漏型的意思，如：321-1BL00:

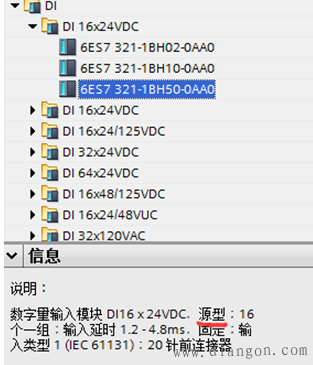

（2）S7-300的源型DI模块（应该选取NPN传感器），如：6ES7 321-1BH50-0AA0：

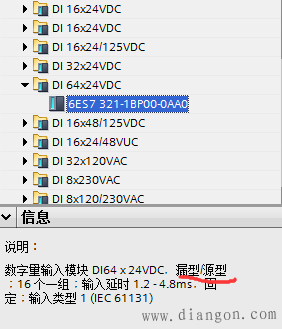

（3）源型/漏型两用式DI模块（既可NPN也可以PNP型传感器）：如：6ES7 321-1BP00-0AA0

5、西门子S7-1500所支持的传感器类型？

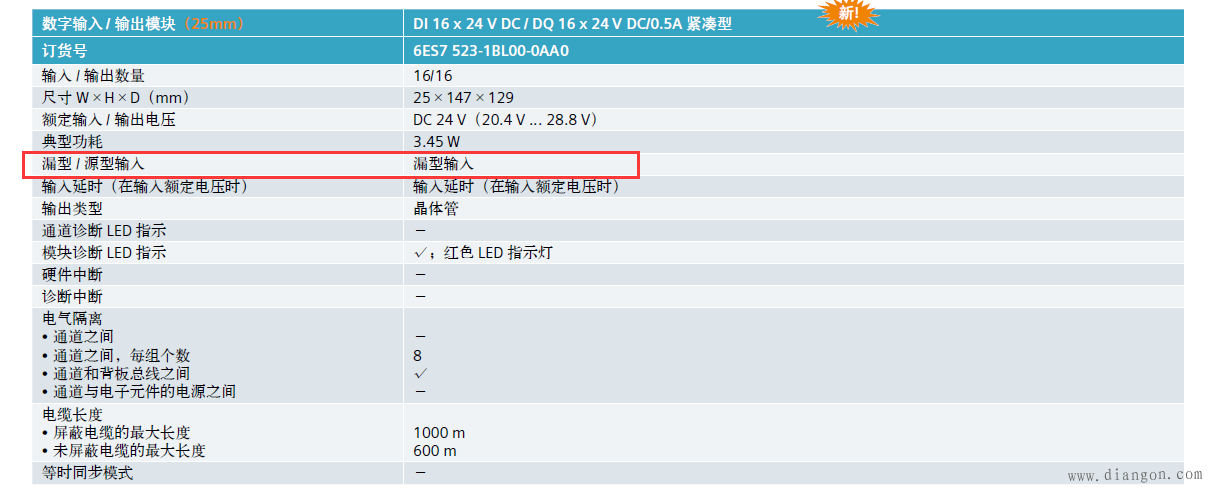

S7-1500系列中现推出的DI模块有漏型，接PNP型传感器（具体接法请参考第二步）。如：6ES7 523-1BL00-0AA0

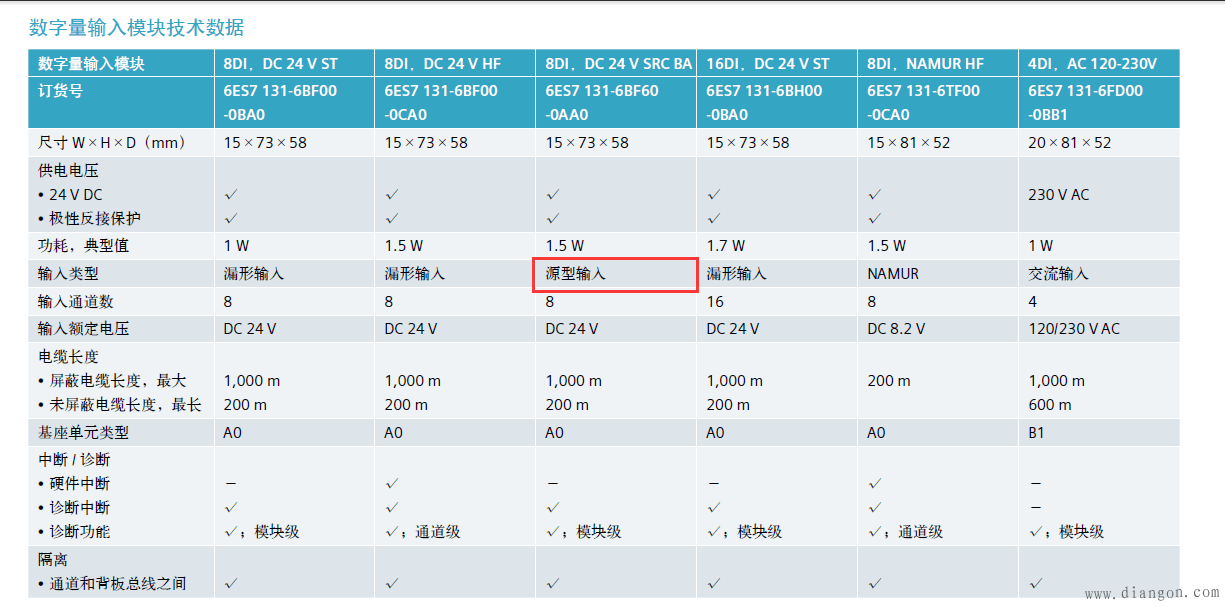

有支持源型的DI模块，接NPN型传感器（具体接法请参考第二步）。如：6ES7 131-6BF60-0AA0
