plc定时范围扩展电路梯形图

时间：2023-03-10作者：佚名

三菱FX2N系列plc定时器的最长定时时间为3276.7s，如果需要更长的定时时间，可以采用以下方法以获得较长延时时间。
1、多个定时器组合电路

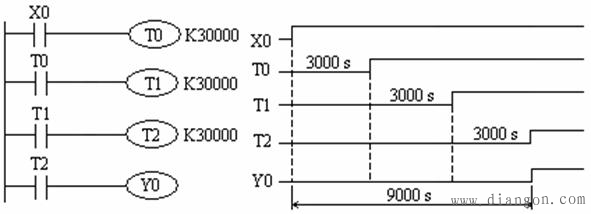

如图所示。当X0接通，T0线圈得电并开始延时，延时到T0常开触点闭合，又使T1线圈得电，并开始延时，当定时器T1延时到，其常开触点闭合，再使T2线圈得电，并开始延时，当定时器T2延时到，其常开触点闭合，才使Y0接通。因此，从X0为ON开始到Y0接通共延时9000s。

plc定时范围扩展电路梯形图
2、定时器和计数器组合

当X1为ON时，T1开始定时，0.6s后T1定时时间到，其常闭触点断开，使它自己复位，复位后T1的当前值变为0，同时它的常闭触点接通，使它自己的线圈重新通电，又开始定时。T1将这样周而复始地工作，直至X1变为OFF。从分析中可看出，最上面一行电路是一个脉冲信号发生器，脉冲周期等于T1的设定值。产生的脉冲列送给C0计数，计满3个数后，C0的当前值等于设定值，它的常开触点闭合，Y0开始输出。
