晶闸管的好坏和性能检测

2：万用表判断单向晶闸管的管脚

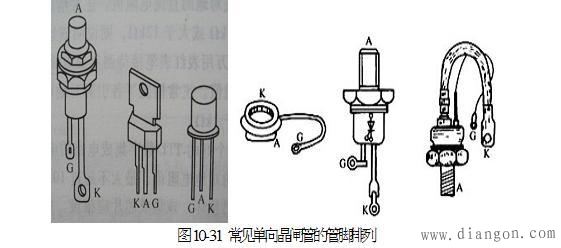

单向晶闸管的管脚识别：将万用表拨至欧姆挡
挡，调零。将黑表笔与假定的控制极相接，红表笔分别与另外两只脚相接。若有一次出现正向导通（即表针往右摆），则假定的控制极是对的，而导通那次红表笔所接一端为阴极K，另一端则是阳极A。如果两次均不导通，则说明假定的不是控制极，可重新设定一端为控制极重复上述操作。

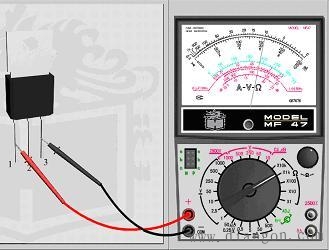

如下图所示，只有黑表笔接第3脚，红表笔接第1脚时，表针才往右摆，出现正向导通。说明此次黑表笔接的第3脚是控制极，红表笔接的第1脚是阴极，第2脚是阳极。
