异步电动机plc控制线路梯形图和语句表编程实例

1、梯形图的设计

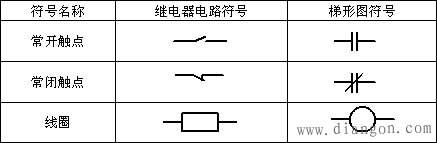

梯形图便是是以图形符号及图形符号在图中的相互关系表示控制关系的编程语言，是从继电器电路图演变而来。两者部分符号对应关系如表所示。

根据输入输出接线圈可设计出异步电动机点动运行的梯形图如图 （a）所示。工作过程分析如下：当按下 SB1时，输入继电器X0得电，其常开触点闭合，因为异步电动机未过热，热继电器常开触点不闭合，输入继电器 X2 不接通，其常闭触点保持闭合，则此时输出继电器 Y0 接通，进而接触器 KM 得电，其主触点接通电动机的电源，则电动机起动运行。当松开按钮 SB1 时， X0 失电，其触点断开， Y0 失电，接触点 KM 断电，电动机停止转动，即本梯形图可实现点动控制功能。大家可能发现，在梯形图中使用的热继电器的触点为常开触点，如果要使用常闭触点，梯形图应如何设计？

图（b）为电动机连续运行的梯形图，其工作过程分析如下：当按 SB1被按下时X0接通，Y0置1，这时电动机连续运行。需要停车时，按下停车按钮SB2，串联于Y0线圈回路中的X1的常闭触点断开，Y0置1，电机失电停车。
起--保--停电路
梯形图（b）称为启-保-停电路。这个名称主要来源于图中的自保持触点 Y0 。并联在 X0 常开触点上的 Y0 常开触点的作用是当钮 SB 1 松开，输入继电器 X0 断开时，线圈 Y0 仍然能保持接通状态。工程中把这个触点叫做“自保持触点“。启-保-停电路是梯形图中最典型的单元，它包含了梯形图程序的全部要素。它们是：
a 、事件 每一个梯形图支路都针对一个事件。事件输出线圈（或功能框）表示，本例中为 Y0 。
b 、事件发生的条件 梯形图支路中除了线圈外还有触点的组合，使线圈置 1 的条件既是事件发生的条件，本例中为起动按钮 X0 置 1。
c 、事件得以延续的条件 触点组合中使线圈置 1 得以持久的条件。本例中为与 X0 并联的 Y0 的自保持触点。
d 、使事件终止的条件 触点组合中使线圈置 1 中断的条件。本例中为 X1 的常闭触点断开。
2、语句表
点动控制即图（a）所使用到的基本指令有：从母线取用常开触点指令 LD ；常闭触点的串联指令 ANI ；输出继电器的线圈驱动指令 OUT 。而每条指令占用一个程序步，语句表如下

连续运行控制即图（b）所使用到的基本指令有：从母线取用常开触点指令 LD ；常开触点的并联指令 OR ；常闭触点的串联指令 ANI ；输出继电器的线圈驱动指令 OUT 。语句表如下：
