RS-485接口保护电路
时间：2023-03-10作者：佚名
|

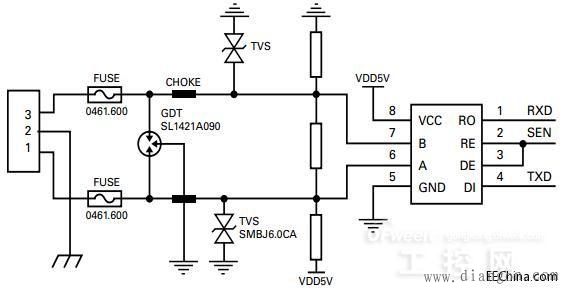

在智能仪表行业里一般采用RS-485通讯。下图所示为RS-485通讯接口的典型应用。在保护RS-485接口不被静电或者浪涌损坏通常用SMBJ5.0CA来做接口保护如下图3所示，当静电或者浪涌电压高于5V时，SMBJ5.0CA会开始动作，将电压钳位在很低的位置，如果电流超过了峰值电流IPP话，最终电压会被钳位在9V左右，从而保护了后一级的器件不被损坏。
RS-485接口保护电路 |
