如何判别电路中反馈类型

(1) 反馈电路直接从输出端引出的，是电压反馈；

从负载电阻靠近“地”端引出的，是电流反馈；

(也可将输出端短路，若反馈量为零，则为电压反馈；若反馈量不为零，则为电流反馈。)

(2) 输入信号和反馈信号分别加在两个输入端是串联反馈；加在同一输入端的是并联反馈；

(3) 反馈信号使净输入信号减小的，是负反馈。

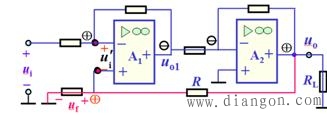

[解] 反馈电路从 A2 的输出端引出，故为电压反馈；

反馈电压 uf 和输入电压 ui 分别加在的 A1 同相和反相两个输入端，故为串联反馈；

设 ui 为正，则 uo1为负，uo为正；反馈电压也为正。

反馈电压 uf 使净输入
减小，故为负反馈。

结论：串联电压负反馈
