三相异步电动机转矩与功率的关系

电动机额定电压下以额定转速nN运行，输出额定机械功率 PN时，电机转轴上对应输出的机械转矩为额定电磁转矩TN。

强调： 1.单位：KW , r/min , NM.

2.各物理量的意义:额定转速Nn , 输出额定机械功率 PN ,输出的机械转矩为额定电磁转矩TN。

[例1]已知某三相异步电动机额定功率PN=4kW，额定转速nN=1440r/min，过载系数为2.2， 起动能力为1.8。试求额定转矩TN、启动转矩Tst、最大转矩Tm。

解：额定转矩为

起动转矩为

最大转矩为

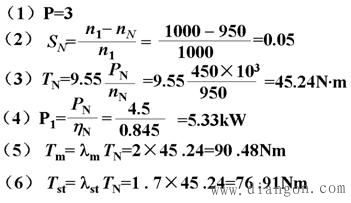

[补充例题] 例：已知PN=4.5 KW，nN=950r/min，N=84 .5%， U1=380 V，Y接，f1=50Hz，m=2， st=1.7。求：

（1）磁极对数 P；（2） SN； （3）TN；

（4）输入功率P1；（5）最大转矩Tm；（6）起动转矩Tst

解：
