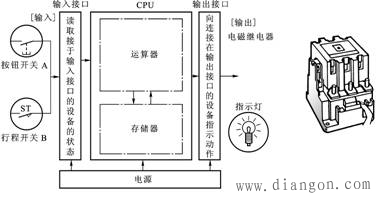

可编程控制器的基本结构

（1）中央处理单元CPU
PLC的CPU与通用微机的CPU一样，是PLC的核心部分，它按PLC中系统程序赋予的功能，接收并存储从编程器键入的用户程序和数据；用扫描方式查询现场输入装置的各种信号状态或数据，并存入输入过程状态寄存器或数据寄存器中；诊断电源及PLC内部电路工作状态和编程过程中的语法错误等；在PLC进入运行状态后，从存储器逐条读取用户程序，经过命令解释后，按指令规定的任务产生相应的控制信号，去启闭有关的控制电路；分时、分渠道地去执行数据的存取、传送、组合、比较和变换等动作，完成用户程序中规定的逻辑运算或算术运算等任务；根据运算结果，更新有关标志位的状态和输出状态寄存器的内容，再由输出状态寄存器的位状态或数据寄存器的有关内容实现输出控制、制表打印、数据通信等功能。
（2）存储器
存储器（简称内存），用来存储数据或程序。它包括随机存取存储器（RAM）和只读存储器（ROM）。
PLC配有系统程序存储器和用户程序存储器，分别用以存储系统程序和用户程序。用户程序存储器用作存放用户编制的梯形图等程序。存储器的容量以字节为单位。
（3）输入/输出（I/O）模块
I/O模块是CPU与现场I/O设备或其他外部设备之间的连接部件。I/O模块可以制成各种标准模块，根据输入、输出点数来增减和组合。I/O模块还配有各种发光二极管来指示各种运行状态。
（4）电源
PLC配有开关式稳压电源的电源模块，用来对PLC的内部电路供电。
