三相交流电供电方式
时间：2023-03-10作者：佚名
|

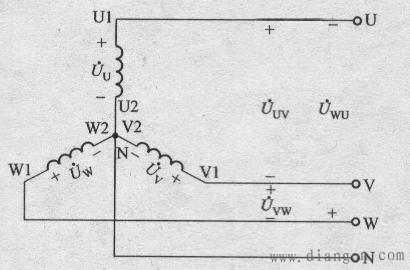

把三相发电机三相绕组的末端U2、V2、W2连接成一个公共端点，叫做中性点(零点)，用字母N表示。从中性点引出的导线称为中性线(或零线)，用黑色或白色表示。中性线接地时，又称为地线。从线圈的首端Ul、V1、Wl引出的三根导线称为相线(俗称火线)，分别用黄、绿、红三种颜色表示，这种供电系统称为三相四线制。如下图所示。在低压供电系统中常采用三相四线制供电。如生活中的照明用电就是采用三相四线制供电。
 三相四线制供电系统可输送两种电压，即相电压与线电压。各相线与中性线之间的电压称为相电压，分别用
 表示其有效值；相线与相线之间的电压称为线电压，用 表示。另一种表示方法是用  表示相电压 ， 表示线电压。 由于电动势的方向规定为从绕组的末端指向始端，那么相电压的方向就是从绕组的始端指向末端，如上图所示相电压 线电压的方向按三相电源的相序来确定，如 就是从U1端指向V1端；  就是从V1端指向W1端； 就是从W1端指向U1端，如上图所示线电压 |
