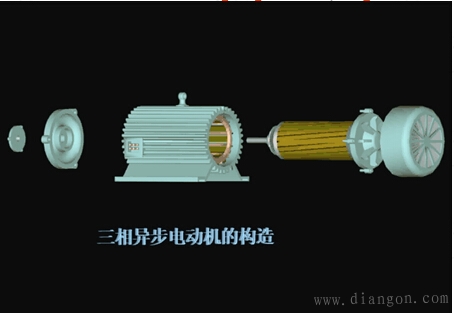

三相异步电动机构造图解

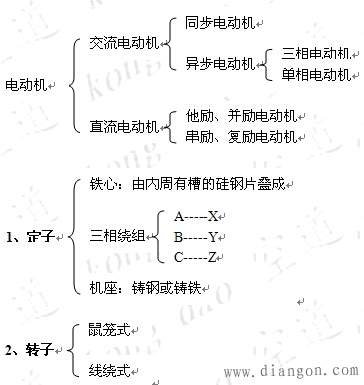

铁心：由外周有槽的硅钢片叠成。

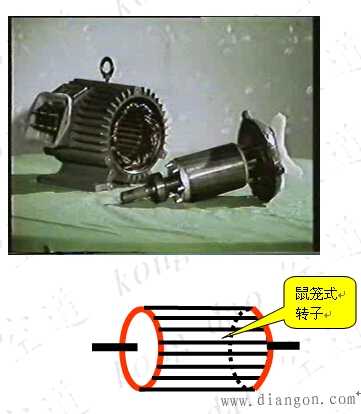

鼠笼式转子
（1）鼠笼式转子
铁芯槽内放铜条，端部用短路环形成一体。或铸铝形成转子绕组。
（2）绕线式转子
同定子绕组一样，也分为三相，并且接成星形。
转子：在旋转磁场作用下，产生感应电动势或电流。
鼠笼式电动机与绕线式电动机的的比较：
鼠笼式：结构简单、价格低廉、工作可靠；不能人为改变电动机的机械特性。
绕线式：结构复杂、价格较贵、维护工作量大；转子外加电阻可人为改变电动机的机械特性。
